คู่มือการติดตั้งแผงหน้าปัดดิจิทัล Volkswagen Passat รุ่นปี 2016-2017
Volkswagen Passat PQ Digital Cluster Installation Guide 2016–2017
สิ่งนี้ Volkswagen Passat PQ Digital Cluster Installation Guide explains the confirmed 2016–2017 installation route for buyers and installers upgrading from the original mechanical instrument cluster to an OEM-style digital display assembly.
The procedure includes package inspection, required pre-install settings, original cluster removal, vehicle-specific motherboard transfer, decorative-frame transfer, auxiliary-board handling where equipped, USB lead routing, post-install calibration and final function checks.
What Plug-and-Play Means on This Passat PQ Route: the supported installation uses the original vehicle wiring connection without cutting or splicing the factory harness. Plug-and-play does not mean no disassembly is required: this route includes original cluster removal, motherboard transfer, decorative-frame transfer, applicable auxiliary-board handling and post-installation configuration checks.
Evidence and Scope Used for This Installation Guide
Prepared By
iKagoo Technical Support
Installation and fitment guidance for the Volkswagen Passat PQ digital cluster route.
Vehicle Route
Volkswagen Passat PQ digital instrument cluster installation for the confirmed 2016–2017 route.
Evidence Used
Actual installation photos, auxiliary-board references, configuration images and installation-support videos.
Last Reviewed
May 2026. Fitment and retained-component requirements should be confirmed before purchase.
Use this guide when your original dashboard route or correct hardware choice is unclear.
Use this when your requirement includes navigation display, CarPlay-related output or HDMI projection.
Use this after installation when the requirement is Online or USB software updating.
เปิดเส้นทางผลิตภัณฑ์หลังจากยืนยันว่าชุดมาตรวัดเดิมของคุณตรงกับขั้นตอนการติดตั้งนี้.
ยืนยันเส้นทาง Volkswagen Passat PQ ก่อนสั่งซื้อ
คู่มือการติดตั้งนี้สำหรับ เส้นทางชุดมาตรวัดดิจิทัล Volkswagen Passat PQ สำหรับรถยนต์ปี 2016–2017. ห้ามสั่งซื้อจากปีรุ่นเพียงอย่างเดียว ก่อนซื้อ โปรดยืนยันรูปทรงของชุดมาตรวัดแบบกลไกเดิม ช่องเปิดบนแผงหน้าปัด เส้นทางคอนเน็กเตอร์ และชิ้นส่วนเดิมจากโรงงานที่ต้องคงไว้ตามที่จำเป็น.
สิ่งนี้ การอัปเกรดชุดมาตรวัดดิจิทัล Volkswagen Passat สร้างขึ้นบนแนวคิดการแปลงแบบ OEM-style ไม่ใช่การสลับหน้าจอทั่วไป หลักการติดตั้งสำคัญคือการถอดชุดมาตรวัดแบบกลไกเดิม ย้ายเมนบอร์ดเดิมเฉพาะรถคันนั้นไปยังตัวเรือนดิจิทัลใหม่ และติดตั้งชุดประกอบที่เสร็จสมบูรณ์กลับเข้าไปพร้อมกรอบตกแต่งและการเดินสายที่ถูกต้อง.
เส้นทางการติดตั้งที่แสดงในคู่มือนี้นำเมนบอร์ดชุดมาตรวัดเดิมเฉพาะรถคันนั้นกลับมาใช้ภายในตัวเรือนชุดมาตรวัดดิจิทัลใหม่ ซึ่งมีจุดประสงค์เพื่อคงความสัมพันธ์ของบอร์ดเดิมและพฤติกรรมข้อมูลรถที่รองรับสำหรับเส้นทางผลิตภัณฑ์ที่ยืนยันแล้ว อย่างไรก็ตาม หลังการติดตั้งยังคงต้องตรวจสอบการทำงานขั้นสุดท้าย.
รูปทรงของ Cluster เดิม
ยืนยันว่าชุดหน้าปัดเครื่องกลเดิมและช่องคอนโซลหน้าปัดตรงกับเส้นทางที่แสดงในภาพถ่ายของคู่มือนี้.
ปีรถและเส้นทาง
ระบุปีรถและยืนยันว่ารถของคุณอยู่ในเส้นทางผลิตภัณฑ์ Passat PQ 2016–2017 ที่รองรับ.
ภาพถ่ายก่อนซื้อ
หากไม่แน่ใจ โปรดส่งภาพคอนโซลหน้าปัดที่ชัดเจนและภาพชุดหน้าปัดเดิมก่อนสั่งซื้อฮาร์ดแวร์จริง.
การตรวจสอบของผู้ซื้อ: หากแผงหน้าปัดเดิมหรือรูปแบบแดชบอร์ดของคุณไม่ตรงกับภาพในคู่มือนี้ โปรดส่งภาพรถและแดชบอร์ดเพื่อให้ตรวจสอบความเข้ากันได้ก่อนสั่งซื้อ.
ตรวจสอบแพ็กเกจก่อนเริ่มการติดตั้ง
ก่อนเริ่มถอดชิ้นส่วน ให้วางอุปกรณ์ทั้งหมดบนพื้นผิวที่สะอาด และตรวจสอบว่ามีตัวเครื่องหลัก สายไฟ และอุปกรณ์เสริมที่จัดมาให้ครบถ้วน วิธีนี้ช่วยป้องกันไม่ให้การติดตั้งต้องหยุดลงหลังจากถอดแผงหน้าปัดเดิมออกไปแล้ว.
รายการตรวจสอบแพ็กเกจ
- ชุดหลักดิจิทัลคลัสเตอร์ Volkswagen Passat PQ
- ชุดสายสื่อสารเฉพาะ
- ไขควงที่รองรับ Torx ที่จัดมาให้หรือจำเป็นสำหรับเส้นทางนี้
- สายที่เกี่ยวข้องกับ USB สำหรับการเข้าถึงการอัปเดตที่รองรับ
- อุปกรณ์เสริมเพิ่มเติมใดๆ ที่รวมอยู่ในเวอร์ชันที่สั่งซื้อ
ทำการตั้งค่าเหล่านี้ให้เสร็จก่อนถอดหน้าปัดเดิม
ก่อนแตะต้องแผงหน้าปัดเดิม โปรดดำเนินการตั้งค่าการแจ้งเตือนที่จำเป็นในเมนูของรถให้เสร็จสิ้น ขั้นตอนนี้เป็นส่วนหนึ่งของกระบวนการติดตั้งและไม่ควรเลื่อนออกไปจนกว่าจะหลังจากถอดชิ้นส่วน.
ขั้นตอนการตั้งค่าที่จำเป็น
- ตั้งค่าการเตือนยางฤดูหนาวเป็นค่าสูงสุด
- ตั้งค่าการเตือนความเร็วเป็นค่าสูงสุด
- ปิดใช้งานทั้งสองฟังก์ชันในจอแสดงผลอเนกประสงค์ก่อนถอดหน้าปัดเดิม.
เหตุผลที่สำคัญ: เส้นทางการติดตั้งนี้รวมถึงการตรวจสอบฟังก์ชันหลังการติดตั้งและการปรับเทียบ ให้ทำขั้นตอนเตรียมการตามลำดับแทนที่จะพยายามแก้ไขปัญหาการตั้งค่าที่สามารถหลีกเลี่ยงได้หลังจากประกอบแผงหน้าปัดกลับแล้ว.
เครื่องมือที่ต้องเตรียมก่อนเริ่มการติดตั้ง
เตรียมเครื่องมือถอดชิ้นส่วนตกแต่งและอุปกรณ์บนโต๊ะทำงานที่เหมาะสมก่อนถอดชิ้นส่วน การติดตั้งนี้รวมถึงการถอดชิ้นส่วนตกแต่งภายใน การจัดการชิ้นส่วนอิเล็กทรอนิกส์ และงานถ่ายโอนกรอบตกแต่ง.
เครื่องมือสำหรับถอด
- เครื่องมือถอดคิ้วตกแต่งแบบไม่ทำให้เกิดรอย
- ไขควงที่ใช้กับ Torx สำหรับสกรูยึดหน้าปัด
- ผ้าไมโครไฟเบอร์เพื่อปกป้องพื้นผิวชิ้นส่วนตกแต่งบนแผงหน้าปัด
เครื่องมือสำหรับม้านั่งและเฟรม
- ทำความสะอาดพื้นผิวงานที่ได้รับการปกป้อง
- ข้อควรระวังในการจัดการแบบป้องกันไฟฟ้าสถิตสำหรับงานแผงวงจร
- ใบมีดหรือเครื่องมือที่เหมาะสมสำหรับการลอกกาวอย่างควบคุม
- กาวที่เหมาะสมสำหรับติดตั้งเฟรมตกแต่งที่ถ่ายโอนกลับเข้าไป
ขอบเขตการจัดการ: นี่ไม่ใช่การเปลี่ยนเฉพาะหน้าจอเท่านั้น เส้นทางนี้รวมถึงการถ่ายโอนชิ้นส่วนภายใน หากผู้ติดตั้งไม่ถนัดการทำงานกับอิเล็กทรอนิกส์ของชุดมาตรวัดที่เปิดโล่งและชิ้นส่วนจากโรงงานที่ถ่ายโอนมา ควรใช้ช่างดัดแปลงที่มีประสบการณ์.
ถอดชุดมาตรวัดเชิงกล Volkswagen Passat PQ เดิมออก
ต้องถอดแผงตกแต่งรอบบริเวณช่องลมและชุดมาตรวัดอย่างระมัดระวัง แผงตกแต่งยึดด้วยคลิป และส่วนกลางมีสายไฟสำหรับนาฬิกาบนแดชบอร์ด ดังนั้นลำดับการถอดจึงมีความสำคัญ.
ถอดแถบตกแต่งช่องลมตรงกลางออก
เริ่มจากแถบตกแต่งยาวที่พาดผ่านบริเวณช่องลมตรงกลาง ค่อยๆ ปลดคลิปออก และจำไว้ว่าบริเวณนาฬิกาตรงกลางมีชุดสายไฟอยู่.
เริ่มปลดแถบตกแต่งจากด้านช่องลมซ้าย
ด้านซ้ายเป็นจุดเริ่มต้นที่แนะนำสำหรับการปลดคลิปยึดชิ้นตกแต่งอย่างควบคุม โดยไม่ต้องงัดแผง.
ปลดชิ้นตกแต่งฝั่งขวาอย่างระมัดระวัง
ดำเนินการต่อทางฝั่งขวาโดยใช้วิธีปลดชิ้นตกแต่งแบบควบคุมเช่นเดียวกัน ทำงานข้ามแผงไปทีละน้อยเพื่อลดความเสียหายของคลิป.
แยกบริเวณฝาครอบคอพวงมาลัยส่วนบน
ปลดฝาครอบคอพวงมาลัยส่วนบนอย่างนุ่มนวลเพื่อสร้างช่องเข้าถึงรอบชุดมาตรวัดเดิมก่อนถอดจุดยึด.
เตรียมไขควงที่รองรับ Torx ตามที่ต้องการ
ใช้ไขควงประเภทที่ถูกต้องสำหรับขั้นตอนนี้ก่อนพยายามปลดสกรูยึดชุดมาตรวัดเดิม.
ถอดสกรูยึดและปลดชุดมาตรวัดเดิม
หลังจากถอดแผงรอบด้านออกแล้ว ให้คลายสกรู Torx ตำแหน่งล่างกึ่งกลาง 2 ตัวออก ชุดมาตรวัดยังยึดด้วยคลิปด้านข้างด้วย ดังนั้นให้ดึงออกมาด้านหน้าอย่างระมัดระวัง และจำไว้ว่าสายไฟด้านหลังยังคงเชื่อมต่ออยู่.
ถอดสายไฟจากโรงงานเดิมออก
เปิดตัวล็อกคอนเน็กเตอร์อย่างถูกต้อง ถอดสายไฟออกโดยไม่บิด และนำชุดมาตรวัดกลไกเดิมออกจากรถ.
ย้ายแผงวงจรหลักของชุดมาตรวัดเดิมไปยังตัวเรือนดิจิทัลใหม่
นี่คือขั้นตอนหลักของการ ติดตั้ง Passat PQ Digital Cluster. แผงวงจรหลักของชุดมาตรวัดเฉพาะรุ่นเดิมถูกถอดออกจากตัวเรือนแบบกลไก และติดตั้งลงในตัวเรือนของชุดมาตรวัดดิจิทัลใหม่สำหรับเส้นทางผลิตภัณฑ์ที่ยืนยันแล้ว.
กฎการจัดการที่สำคัญ: ก่อนสัมผัสชิ้นส่วนอิเล็กทรอนิกส์ภายใน ให้คายประจุไฟฟ้าสถิต และจับแผงวงจรเฉพาะที่ขอบที่มั่นคงเท่านั้น จัดเก็บชิ้นส่วนโรงงานเดิมทั้งหมดที่ถอดออกให้เป็นระเบียบจนกว่าจะติดตั้งและตรวจสอบชุดมาตรวัดดิจิทัลเรียบร้อยแล้ว.
ถอดสกรูด้านหลังออกจากตัวเรือนแผงหน้าปัดเดิม
ถอดสกรูยึดด้านหลังทั้งสี่ตัวออกจากแผงหน้าปัดกลไกเดิมก่อนเปิดตัวเรือน.
เปิดตัวเรือนด้านหลังเดิม
หลังจากถอดสกรูออกแล้ว ให้เปิดตัวเรือนด้านหลังเดิมอย่างระมัดระวังเพื่อให้เห็นชุดแผงหน้าปัดภายใน.
ถอดเข็มทั้งสี่และชิ้นส่วนสเกลที่เกี่ยวข้องออก
ต้องถอดเข็มเดิมและชิ้นส่วนด้านสเกลที่เกี่ยวข้องออกก่อนเตรียมเมนบอร์ดโรงงานสำหรับการย้าย.
ถอดแผงจอแสดงผลขนาดเล็กเดิมออกอย่างระมัดระวัง
ถอดสกรูทั้งสี่ตัวที่อยู่ด้านหลังแผงจอแสดงผลขนาดเล็กเดิม จากนั้นยกแผงออกอย่างระมัดระวังโดยไม่ออกแรงกดเมนบอร์ดที่อยู่ด้านล่าง.
ปกป้องและจัดเก็บแผงจอแสดงผลโรงงานที่ถอดออก
เก็บแผงจอแสดงผลโรงงานที่ถอดออกไว้ให้ได้รับการปกป้องระหว่างการติดตั้ง อย่าทิ้งชิ้นส่วนเดิมก่อนที่ digital cluster ที่เสร็จสมบูรณ์จะผ่านการตรวจสอบขั้นสุดท้าย.
ถอดเซนเซอร์เข็มชี้ออกแต่คงเสียงบัซเซอร์เดิมไว้
ปลดเซนเซอร์เข็มชี้แต่ละตัวออกจากจุดยึด บัซเซอร์หรือลำโพงของชุดมาตรวัดเดิมที่อยู่ด้านซ้ายต้องคงอยู่ในตำแหน่งเดิมตามที่จำเป็นสำหรับเส้นทางการติดตั้งนี้.
ยืนยันสถานะเมนบอร์ดจากโรงงานที่เตรียมไว้
ในขั้นตอนนี้ เมนบอร์ดจากโรงงานควรถูกเตรียมให้อยู่ในสถานะที่ถูกต้องสำหรับการติดตั้งเข้าไปในตัวเรือนดิจิทัลคลัสเตอร์ใหม่.
ติดตั้งเมนบอร์ดเดิมเข้ากับตัวเรือนแผงหน้าปัดดิจิทัล
ติดตั้งเมนบอร์ดเดิมที่เตรียมไว้แล้วลงในตัวเรือนดิจิทัลใหม่ และยึดให้แน่นโดยใช้จุดยึดที่กำหนด.
เชื่อมต่อชุดสายสื่อสารเฉพาะ
เมนบอร์ดเดิมและชุดจอแสดงผลดิจิทัลใหม่สื่อสารกันผ่านชุดสายเฉพาะที่จัดมาให้สำหรับเส้นทางการติดตั้งที่ยืนยันแล้ว.
จัดวางสายอัปเดต USB ก่อนประกอบกลับขั้นสุดท้าย
จัดวางสาย USB ให้อยู่ในตำแหน่งที่เข้าถึงได้ เช่น บริเวณพื้นที่เก็บของด้านล่างซ้าย เพื่อให้พร้อมใช้งานสำหรับกระบวนการอัปเดตซอฟต์แวร์ในอนาคตที่รองรับ.
ขอบเขตฟังก์ชันการแสดงผล: หากความต้องการในการซื้อของคุณรวมถึงการนำทาง CarPlay ที่เกี่ยวข้องกับการแสดงผลหรือการฉาย HDMI ภายในชุดมาตรวัด โปรดยืนยันเส้นทางการเชื่อมต่อที่รองรับแยกต่างหากก่อนสั่งซื้อ อ่าน VW Audi Digital Cluster CarPlay Route Guide.
ถ่ายโอนกรอบตกแต่งเดิม
การแปลงระบบอิเล็กทรอนิกส์เป็นเพียงส่วนหนึ่งของการติดตั้งเท่านั้น เพื่อคงผิวงานแผงหน้าปัดแบบ OEM กรอบตกแต่งเดิมจะถูกย้ายไปติดตั้งบนชุดมาตรวัดดิจิทัลใหม่.
ถอดกรอบตกแต่งด้านหน้าเดิม
แยกกรอบตกแต่งด้านหน้าเดิมออกจากตัวเรือนชุดมาตรวัดเชิงกล เพื่อให้สามารถนำกลับมาใช้กับชุดมาตรวัดดิจิทัลใหม่ได้.
แยกกรอบออกจากฐานเดิม
เมื่อถอดออกจากตัวเรือนชุดมาตรวัดเดิมแล้ว ให้จัดการกรอบด้านหน้าแยกต่างหาก และปกป้องผิวงานที่มองเห็นได้.
ค่อยๆ ลอกกาวที่มีอยู่ออกอย่างระมัดระวัง
ใช้เครื่องมือที่เหมาะสมค่อยๆ ลอกกาวร้อนเดิมออก เพื่อให้สามารถติดตั้งกรอบตกแต่งเดิมเข้ากับชุดประกอบใหม่ได้อย่างเรียบร้อย.
ยืนยันว่ากรอบตกแต่งเดิมแยกออกจากกันอย่างสมบูรณ์
ขณะนี้กรอบตกแต่งเดิมควรแยกออกจากกันอย่างสมบูรณ์ สะอาด และพร้อมสำหรับการจัดแนวกับบริเวณรองรับคลัสเตอร์ดิจิทัลใหม่.
เตรียมพื้นที่รองรับกรอบคลัสเตอร์ดิจิทัลใหม่
ตรวจสอบพื้นที่รองรับบนชุดประกอบคลัสเตอร์ดิจิทัลใหม่ก่อนทากาวและจัดแนวกรอบตกแต่งที่ย้ายมา.
ติดตั้งกรอบตกแต่งเดิมเข้ากับคลัสเตอร์ใหม่
ทากาวที่เหมาะสมอย่างระมัดระวังและจัดแนวกรอบให้ถูกต้อง เพื่อให้ภาพรวมของแผงหน้าปัดที่ประกอบเสร็จยังคงดูสะอาดและเหมือนงานจากโรงงาน.
ติดตั้งชุดคลัสเตอร์ดิจิทัลที่ประกอบเสร็จกลับเข้าไป
หลังจากยึดกรอบเรียบร้อยและประกอบคลัสเตอร์ดิจิทัลเสร็จสมบูรณ์แล้ว ให้นำชุดที่เสร็จแล้วกลับไปติดตั้งในแผงหน้าปัดและตรวจสอบการตั้งค่าหลังการติดตั้งให้ครบถ้วน.
ตรวจสอบแผงย่อยเสริมขนาดเล็กเดิมก่อนปิดคลัสเตอร์
ชุดมาตรวัดเชิงกลดั้งเดิมบางรุ่นที่สเปกสูงกว่าจะมีแผงวงจรเสริมขนาดเล็กอยู่ด้านหลังจอแสดงผลจากโรงงาน หากชุดมาตรวัดเดิมของคุณมีแผงนี้ จะต้องย้ายและติดตั้งให้ถูกต้องในชุดมาตรวัดดิจิทัลใหม่.
สำคัญ: หากต้องใช้แผงวงจรเสริมดั้งเดิมแต่ลืมติดตั้งหรือประกอบไม่ถูกต้อง ความแม่นยำของการแสดงผลระดับน้ำมันเชื้อเพลิงอาจได้รับผลกระทบ และชุดมาตรวัดอาจแจ้งข้อผิดพลาด โปรดยืนยันชิ้นส่วนนี้ก่อนประกอบขั้นสุดท้าย.
การกำหนดค่าและการปรับเทียบให้สมบูรณ์หลังการติดตั้งทางกายภาพ
เมื่อหน้าปัดดิจิทัลติดตั้งทางกายภาพเรียบร้อยและเปิดเครื่องได้อย่างถูกต้องแล้ว ให้ดำเนินการตรวจสอบหลังการติดตั้งที่จำเป็นให้ครบถ้วน ซึ่งรวมถึงการทำงานของเมนูควบคุม การยืนยันการตั้งค่าการแจ้งเตือน การตรวจสอบแผงเสริมในกรณีที่เกี่ยวข้อง งานปรับเทียบ และการแก้ไขไฟส่องสว่างทางกายภาพสำหรับเส้นทางที่รองรับ.
อ้างอิงการควบคุมที่คอพวงมาลัย
โปรดตรวจสอบภาพการควบคุมเหล่านี้ก่อนใช้วิดีโอการตั้งค่า ภาพเหล่านี้แสดงการทำงานของการควบคุมที่คอพวงมาลัยซึ่งใช้สำหรับเข้าสู่เมนู เลื่อนดูการตั้งค่า และยืนยันการปรับหลังการติดตั้ง.
วิดีโอการตั้งค่าหน้ายางฤดูหนาวและการเตือนความเร็ว
ใช้สิ่งนี้ก่อนถอดแผงหน้าปัดเดิมเพื่อยืนยันการดำเนินการตั้งค่าการเตือนที่ต้องใช้.
วิดีโอการติดตั้งแผงเสริมขนาดเล็ก
ใช้สิ่งนี้เมื่อแผงหน้าปัดเดิมมีแผงเสริมที่คงไว้ตามที่แสดงในคู่มือนี้.
วิดีโอการปรับเทียบหลังการติดตั้ง
ใช้สิ่งนี้เฉพาะหลังจากการติดตั้งทางกายภาพเสร็จสมบูรณ์และเครื่องทำงานได้ถูกต้องเท่านั้น.
วิดีโอการแก้ไขการตั้งค่าไฟทางกายภาพ
ใช้การอ้างอิงนี้หากเส้นทางการติดตั้งจำเป็นต้องตรวจสอบหรือแก้ไขพฤติกรรมการแสดงผลไฟทางกายภาพ.
วิดีโอการติดตั้ง Full Volkswagen Passat PQ Digital Cluster แบบสมบูรณ์
รับชมวิดีโอฉบับสมบูรณ์นี้ก่อนถอดชุดหน้าปัดเดิม รองรับลำดับการถอดประกอบ การย้ายเมนบอร์ด การย้ายกรอบตกแต่ง และการประกอบกลับที่ใช้ในบทความนี้.
การบำรุงรักษาซอฟต์แวร์หลังการติดตั้ง: หาก digital cluster ที่ติดตั้งไว้ในภายหลังต้องการการบำรุงรักษาเฟิร์มแวร์ที่รองรับ อย่าใช้แพ็กเกจที่ไม่รู้จัก ให้ทำตาม คู่มือการอัปเดตซอฟต์แวร์แผงหน้าปัดดิจิทัล VW Audi สำหรับเส้นทางอัปเดต Online และ USB.

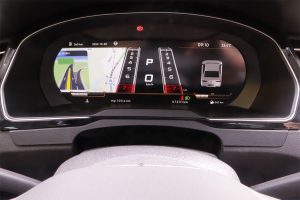

ผลลัพธ์การอัปเกรด Volkswagen Passat LCD Dashboard เสร็จสมบูรณ์
หลังจากย้ายเมนบอร์ดเดิม ติดตั้งกรอบตกแต่ง ประกอบเครื่องกลับ และตรวจสอบหลังการติดตั้งเสร็จสิ้น ผลลัพธ์สุดท้ายของ การอัปเกรด Volkswagen Passat LCD Dashboard ควรดูเรียบร้อยและกลมกลืนกับดีไซน์แดชบอร์ดเดิม.
ซื้อ Volkswagen Passat Digital Instrument Cluster จาก iKagoo
หากมาตรวัดแบบกลไกเดิม ช่องเปิดแผงหน้าปัด และเส้นทางชิ้นส่วนที่คงไว้ของคุณตรงกับคู่มือนี้ ให้ใช้หน้าผลิตภัณฑ์ iKagoo เพื่อซื้อชิ้นส่วนจริง ชุดมาตรวัดดิจิทัล Volkswagen Passat.
ชุดมาตรวัดดิจิทัล Volkswagen Passat
เส้นทางฮาร์ดแวร์สำหรับผู้ซื้อที่กำลังมองหา การอัปเกรดชุดมาตรวัดดิจิทัล Volkswagen Passat, ติดตั้ง Passat PQ Digital Cluster หรือ Passat Digital Cluster Plug-and-Play การแปลงโดยใช้เส้นทางสายไฟเดิมของรถโดยไม่ต้องตัดหรือเชื่อมต่อสายไฟชุดสายไฟเดิม.
ไม่แน่ใจว่าชุดมาตรวัดใดเหมาะสม?
หากแผงหน้าปัดเดิมของคุณไม่ตรงกับเส้นทาง Passat PQ นี้อย่างชัดเจน โปรดใช้คู่มือการเลือกชุดมาตรวัดดิจิทัล iKagoo ฉบับเต็มก่อนทำการสั่งซื้อ.
ต้องการการสนับสนุนอัปเดตซอฟต์แวร์-แพ็กเกจ?
หาก Volkswagen digital instrument cluster ของคุณติดตั้งไว้แล้วและคุณต้องการคำแนะนำในการบำรุงรักษาเฟิร์มแวร์ ให้เริ่มต้นด้วย คู่มือการอัปเดตซอฟต์แวร์แผงหน้าปัดดิจิทัล VW Audi.
หากคุณต้องการการรองรับแพ็กเกจอัปเดตซอฟต์แวร์ที่เข้ากันได้สำหรับระบบที่รองรับและมีสิทธิ์ ให้ใช้แยกต่างหาก FixMyDash เส้นทางการสนับสนุน.
ขอบเขตการบริการ: FixMyDash ให้บริการตรวจสอบความเข้ากันได้และการสนับสนุนแพ็กเกจอัปเดตที่เข้ากันได้เมื่อมีให้ภายใต้ระยะเวลาการสนับสนุนที่เลือกไว้ บริการนี้ไม่ใช่การซ่อมแซมฮาร์ดแวร์ และไม่รับประกันการแก้ไขปัญหาเดิมทั้งหมดที่เกี่ยวกับแผงหน้าปัด สายไฟ จอแสดงผล หรือความขัดข้องของรถยนต์อื่นๆ ที่ไม่เกี่ยวข้อง.
คำถามที่พบบ่อยเกี่ยวกับการติดตั้ง Passat PQ Digital Cluster
Plug-and-play หมายถึงอะไรสำหรับ digital cluster ของ Volkswagen Passat PQ นี้?
หมายความว่าการติดตั้งที่รองรับจะใช้การเชื่อมต่อสายไฟเดิมของรถโดยไม่ต้องตัดหรือแยกต่อสายไฟชุดสายเดิม. การติดตั้งยังคงต้องถอด cluster เดิม โอนย้าย motherboard โอนย้ายกรอบตกแต่ง จัดการชิ้นส่วนที่ต้องคงไว้ตามการใช้งาน และตรวจสอบการตั้งค่าหลังการติดตั้ง.
ฉันสามารถสั่งซื้อ digital cluster นี้โดยดูจากปีรถอย่างเดียวได้ไหม?
ไม่. คู่มือนี้สำหรับเส้นทางที่ยืนยันแล้วของ Volkswagen Passat PQ 2016–2017 โปรดยืนยันรูปทรง cluster เดิม ช่องเปิดแผงหน้าปัด และเส้นทางของชิ้นส่วนก่อนซื้อ.
ทำไมจึงนำ motherboard เดิมมาใช้ซ้ำ?
เพราะเส้นทางการติดตั้งนี้ถูกออกแบบมาให้โอนย้าย motherboard ของ cluster เดิมที่เฉพาะกับรถคันนั้นไปยังตัวเรือน digital ใหม่. นี่มีจุดประสงค์เพื่อรักษาความสัมพันธ์ของบอร์ดต้นฉบับที่รองรับสำหรับเส้นทางที่ยืนยันแล้ว แต่ยังคงจำเป็นต้องตรวจสอบการทำงานขั้นสุดท้ายหลังการติดตั้ง.
สามารถถอดบัซเซอร์หรือลำโพงของชุดมาตรวัดเดิมออกได้หรือไม่?
ไม่ ไม่ใช่ในกรณีที่เส้นทางที่ยืนยันแล้วต้องการให้คงไว้. ควรคงบัซเซอร์หรือลำโพงต้นฉบับไว้ตามที่แสดง เนื่องจากการถอดส่วนประกอบที่จำเป็นออกอาจทำให้เกิดความผิดปกติที่เกี่ยวข้องกับชุดมาตรวัด.
ถ้าชุดมาตรวัดต้นฉบับมีบอร์ดย่อยขนาดเล็กเพิ่มเติมล่ะ?
ย้ายให้ถูกต้องก่อนการประกอบขั้นสุดท้าย. หากละเว้นบอร์ดย่อยต้นฉบับที่จำเป็นหรือใส่ไม่ถูกต้อง ความแม่นยำของการแสดงผลน้ำมันเชื้อเพลิงอาจได้รับผลกระทบ และชุดมาตรวัดอาจรายงานความผิดปกติ.
คู่มือนี้ยืนยัน CarPlay หรือการแสดงผลการนำทางภายในชุดมาตรวัดหรือไม่?
ไม่ใช่ เพียงแค่การติดตั้งทางกายภาพเท่านั้น. หากคุณต้องการ CarPlay การแสดงผลที่เกี่ยวข้อง หรือการฉาย HDMI ภายในชุดมาตรวัดดิจิทัล โปรดยืนยันเส้นทางที่รองรับแยกต่างหากผ่านทาง VW Audi Digital Cluster CarPlay Route Guide.
ควรอัปเดตชุดมาตรวัดหลังการติดตั้งอย่างไร?
ใช้วิธีอัปเดตที่รองรับสำหรับเวอร์ชันชุดมาตรวัดดิจิทัลที่ยืนยันแล้วเท่านั้น. อ่าน คู่มือการอัปเดตซอฟต์แวร์แผงหน้าปัดดิจิทัล VW Audi ก่อนที่จะใช้แพ็กเกจอัปเดตแบบออนไลน์หรือ USB.
ฉันจะซื้อชุดมาตรวัดดิจิทัล Volkswagen Passat แบบจริงได้ที่ไหน?
ซื้อฮาร์ดแวร์ผ่าน iKagoo หลังจากยืนยันความเข้ากันได้แล้ว. เปิด หน้าเว็บผลิตภัณฑ์ Volkswagen Passat Digital Instrument Cluster เมื่อเส้นทางแผงหน้าปัดเดิมของคุณตรงกับคู่มือการติดตั้งนี้.
ฉันจะขอรับการสนับสนุนแพ็กเกจซอฟต์แวร์ได้ที่ไหน หากฉันมีชุดมาตรวัดที่รองรับอยู่แล้ว?
ใช้บริการสนับสนุนซอฟต์แวร์ FixMyDash แยกต่างหาก. ที่ ชุดอัปเกรดชุดมาตรวัดดิจิทัล Volkswagen / Audi ให้การสนับสนุนแพ็กเกจอัปเดตที่เข้ากันได้เมื่อมีให้ภายใต้ระยะเวลาการสนับสนุนที่เลือก.
