การติดตั้งชุดหน้าปัดดิจิทัล Passat B8 2017

ขั้นตอนการติดตั้ง Volkswagen Passat B8 2017–2022

คู่มือการติดตั้งชุดมาตรวัดดิจิทัล LCD 10.25-inch สำหรับ Volkswagen Passat B8 2017–2022

ติดตั้งชุดมาตรวัดดิจิทัล LCD iKagoo 10.25-inch ในแดชบอร์ด Volkswagen Passat B8 ที่รองรับ — **ภาพอ้างอิงหลังติดตั้ง:** iKagoo 10.25-inch แสดงชุดมาตรวัดดิจิทัล LCD หลังการติดตั้งในแดชบอร์ด Volkswagen Passat B8 MQB ที่รองรับ โปรดยืนยันชุดมาตรวัดแบบกลไกเดิมก่อนสั่งซื้อ.

คู่มือนี้อธิบายวิธีการเปลี่ยน ชุดมาตรวัดแบบกลไกเดิมที่รองรับ ด้วย iKagoo 10.25-inch ชุดมาตรวัดดิจิทัล LCD บน เส้นทาง MQB ของ Volkswagen Passat B8 2017–2022 สำหรับตลาดยุโรป. ที่ได้รับการยืนยัน วิดีโอการติดตั้งที่ให้มาสาธิตขั้นตอนการแปลงร่วมกันบนรถอ้างอิง VW Tiguan ฐานล้อยาว; การถอดขอบตกแต่งภายนอกของ Passat และการติดตั้งขั้นสุดท้ายยังคงต้องยืนยันจากภาพชุดมาตรวัดเดิมและภาพแดชบอร์ดของลูกค้า.

ขอบเขตของหลักฐาน: หน้านี้มุ่งเป้าไปที่ เส้นทางชุดมาตรวัดแบบกลไกของ Volkswagen Passat B8 2017–2022 สำหรับตลาดยุโรป. วิดีโอต้นฉบับใช้เป็นหลักฐานแสดงขั้นตอนทางกายภาพเท่านั้น แอปพลิเคชัน Volkswagen Passat B8 Variant / Estate และ Volkswagen CC ที่เกี่ยวข้องจำเป็นต้องยืนยันด้วยภาพถ่ายหน้าปัดเดิม เนื่องจากรายละเอียดขอบตกแต่งภายนอกและความพอดีอาจแตกต่างกันไปตามรุ่น.

ขอบเขตของคู่มือ

เส้นทางลูกค้าหลัก: Volkswagen Passat B8 สเปกตลาดยุโรป พร้อมชุดมาตรวัดเชิงกลเดิมที่เข้ากันได้, MQB 2017–2022.
ผลิตภัณฑ์ที่ติดตั้ง: iKagoo 10.25-inch ชุดหน้าปัดดิจิทัล LCD ที่ใช้แทนชุดมาตรวัดเชิงกลเดิมที่เข้ากันได้.
หลักฐานวิดีโอขั้นตอน: ขั้นตอนการแปลงชุดมาตรวัดเชิงกล MQB แบบร่วมกันที่สาธิตบนรถอ้างอิงที่ให้มา.
เส้นทางที่เกี่ยวข้องซึ่งต้องการการยืนยัน: Volkswagen Passat B8 Variant / Estate และแอปพลิเคชันชุดมาตรวัดเชิงกลของ Volkswagen CC บางรุ่น.
ไม่รวมโดยไม่มีการยืนยันแยกต่างหาก: รถยนต์ Passat สเปก U.S. และรถที่ติดตั้งมาตรวัดดิจิทัลจากโรงงานแล้ว.

ตรวจสอบความเข้ากันได้ของรถ

ยืนยันความเข้ากันได้ของ Passat B8 2017–2022 กับชุดมาตรวัดเชิงกลก่อนติดตั้ง

สิ่งนี้ Volkswagen Passat B8 2017–2022 10.25-inch อัปเกรดเป็นชุดมาตรวัดดิจิทัล LCD เส้นทางนี้สำหรับรถที่ยังใช้ชุดมาตรวัดเชิงกลเดิมที่รองรับได้ โปรดยืนยันกรอบนอก ช่องเปิดแผงหน้าปัด และเส้นทางคอนเน็กเตอร์จากรูปถ่ายที่ชัดเจนก่อนสั่งซื้อหรือติดตั้งชุดมาตรวัด LCD iKagoo.

เส้นทางลูกค้าที่มีการบันทึกไว้

Volkswagen Passat B8 2017–2022 สำหรับตลาดยุโรป — เส้นทางหน้าหลักสำหรับชุดมาตรวัดเชิงกลเดิมที่รองรับได้.
โฟล์คสวาเกน พาสสาท B8 วาเรียนท์ / เอสเตท — โปรดยืนยันรูปทรงของชุดมาตรวัดเดิมและช่องเปิดแผงหน้าปัดก่อนสั่งซื้อ.
โฟล์คสวาเกน ซีซี — โปรดยืนยันเส้นทางของชุดมาตรวัดเชิงกลเป็นรายคันก่อนสั่งซื้อ.
การรองรับรุ่นพวงมาลัยขวา รุ่นดีเซล และรุ่นไฮบริด ยังคงขึ้นอยู่กับการยืนยันเวอร์ชันชุดมาตรวัดและรูปถ่ายที่ถูกต้อง.

อย่าเริ่มเส้นทางนี้เมื่อ

รูปทรงของหน้าปัดเดิมไม่ตรงกับอ้างอิงหน้าปัดแบบเข็มที่แสดงในวิดีโอ.
รถคันนี้ติดตั้งชุดมาตรวัดดิจิทัลจากโรงงานอยู่แล้ว แทนที่จะเป็นชุดมาตรวัดแบบเข็มเดิมที่เข้ากันได้.
กรอบแดชบอร์ดหรือจุดยึดชุดมาตรวัดถูกดัดแปลงแล้ว.
ผู้ขายยังไม่ได้ยืนยันเวอร์ชันชุดมาตรวัดที่ถูกต้องสำหรับรูปภาพและข้อมูลรถของคุณ.

ขอบเขตการตั้งชื่อและการติดตั้งสำหรับตลาดต่างประเทศ: หน้านี้ใช้ โฟล์คสวาเกน พาสสาท B8 สำหรับตลาดยุโรป และ โฟล์คสวาเกน พาสสาท B8 วาเรียนท์ / เอสเตท สำหรับลูกค้าต่างประเทศ โดยไม่ได้อ้างความเข้ากันได้ทั่วไปกับรถ Volkswagen Passat สเปกสหรัฐฯ สำหรับตลาดใดก็ตามที่ไม่ได้ระบุไว้อย่างชัดเจนในเส้นทางการติดตั้งนี้ โปรดยืนยันรูปทรงของชุดมาตรวัดแบบเข็มเดิมและเวอร์ชันอัปเกรด retro fit ที่ถูกต้องของ 10.25-inch ก่อนสั่งซื้อ.

ข้อยกเว้นสำหรับชุดมาตรวัดดิจิทัลจากโรงงาน: บทแนะนำนี้จัดทำขึ้นสำหรับรถที่เดิมติดตั้งชุดมาตรวัดแบบเข็มที่เข้ากันได้ หากรถมีชุดมาตรวัดดิจิทัลจากโรงงานอยู่แล้ว จะไม่เป็นไปตามขั้นตอนการเปลี่ยนทดแทนโดยตรงที่แสดงไว้ที่นี่ ต้องยืนยันเส้นทางความเข้ากันได้แยกต่างหากก่อนสั่งซื้อชุดมาตรวัดจอ LCD retrofit iKagoo 10.25-inch.

ก่อนถอดประกอบ

เตรียมรถก่อนเปลี่ยนชุดมาตรวัดเครื่องกล

สร้างบันทึกก่อนติดตั้งแบบพื้นฐานในขณะที่ชุดมาตรวัดเดิมจากโรงงานยังติดตั้งอยู่ หากมีการแจ้งเตือน รายการแสดงผลหายไป หรือปัญหาการควบคุมเกิดขึ้นในภายหลัง บันทึกอ้างอิงนี้จะช่วยแยกแยะสภาพของรถที่มีอยู่เดิมออกจากปัญหาในขั้นตอนการติดตั้ง.

บันทึกก่อนการถอด

ถ่ายภาพแผงหน้าปัดเดิมหลังเปิดเครื่อง.
บันทึกไฟเตือนที่มองเห็นได้หรือข้อความข้อขัดข้องที่มีอยู่.
ถ่ายภาพแผงคอนโซลแบบมุมกว้างที่ชัดเจนเพื่อแสดงเส้นทางการถอดแต่ง.
บันทึกผัง LHD หรือ RHD และประเภทระบบส่งกำลังของรถตามความเหมาะสม.

เครื่องมือและการจัดการอย่างปลอดภัย

เตรียมเครื่องมือถอดแต่งพลาสติกที่ไม่ทำให้เกิดรอยและพื้นผิวทำงานแบบมีเบาะรอง.
ปิดกุญแจสตาร์ตก่อนเริ่มการถอดจริง.
จัดระเบียบคลิปและสกรูระหว่างการถอดประกอบตัวเรือน.
เก็บแผงหน้าปัดจากโรงงานเดิมและชิ้นส่วนที่เก็บไว้หลังเสร็จสิ้น.

การป้องกันอุปกรณ์อิเล็กทรอนิกส์

คายไฟฟ้าสถิตในร่างกายก่อนสัมผัสแผงวงจรที่เปิดโล่ง.
จับแผง PCB ที่ขอบเท่านั้น.
ห้ามสัมผัสส่วนประกอบอิเล็กทรอนิกส์โดยตรง.
ห้ามกดแผง LCD ที่มองเห็นได้ระหว่างการประกอบ.

หลักฐานการติดตั้งหลัก

ชมวิดีโออ้างอิงกลุ่มมาตรวัดเชิงกลไปยัง 10.25-inch LCD Cluster Reference Video

วิดีโอนี้เป็นข้อมูลอ้างอิงหลักสำหรับการติดตั้งจริงในการถอดแผงหน้าปัดมาตรวัดเชิงกลเดิมออก และติดตั้งชุดมาตรวัดดิจิทัล LCD iKagoo 10.25-inch. ใช้เพื่อทำความเข้าใจลำดับการแปลงภายใน; โปรดยืนยันการเข้าถึงชุดตกแต่ง Passat B8 2017–2022 และความพอดีขั้นสุดท้ายจากรถจริงก่อนถอดประกอบ.

วิดีโอแหล่งที่มา: ขั้นตอนการเปลี่ยนจากชุดมาตรวัดเชิงกลไปเป็นชุด LCD digital cluster ของ 10.25-inch ซึ่งใช้เป็นข้อมูลอ้างอิงทางกายภาพสำหรับคู่มือนี้ ภาพที่ดึงมาแสดงจะถูกวางไว้เฉพาะภายในขั้นตอนที่เกี่ยวข้องด้านล่าง และจะไม่ทำซ้ำเป็นแกลเลอรีที่สอง.

ขั้นตอนการติดตั้ง

เปลี่ยนชุดมาตรวัดเชิงกลเดิมเป็นชุด LCD Digital Cluster ของ 10.25-inch

ดำเนินการแต่ละขั้นตอนตามลำดับ กรอบตกแต่งแผงหน้าปัดด้านนอกอาจแตกต่างกันไปตามรถ MQB ที่รองรับ แต่ขั้นตอนที่บันทึกไว้ยังคงเดิม: ถอดชุดมาตรวัดเชิงกลเดิม เก็บชิ้นส่วนเดิมที่จำเป็น ติดตั้งชุดมาตรวัดดิจิทัล LCD iKagoo 10.25-inch จากนั้นตรวจสอบการทำงานก่อนปิดกรอบตกแต่งขั้นสุดท้าย.

ดับเครื่องยนต์และปลดกรอบตกแต่งชุดมาตรวัดด้านนอก

ยืนยันว่ามีการถ่ายภาพชุดมาตรวัดเดิมแล้ว และได้ระบุเส้นทางของเข็มแบบกลไกที่ถูกต้องแล้ว.
ปิดสวิตช์กุญแจก่อนเริ่มการถอดออกทางกายภาพ.
ใช้เครื่องมือถอดคอนโซลแบบพลาสติกเพื่อปลดกรอบขอบด้านนอกโดยไม่ทำลายพื้นผิวที่มองเห็นได้.
สำหรับ Passat B8, Variant / Estate และ CC ให้ปฏิบัติตามรูปทรงกรอบจริงของรถแทนการสมมติว่าการถอดแผงด้านนอกเหมือนกัน.

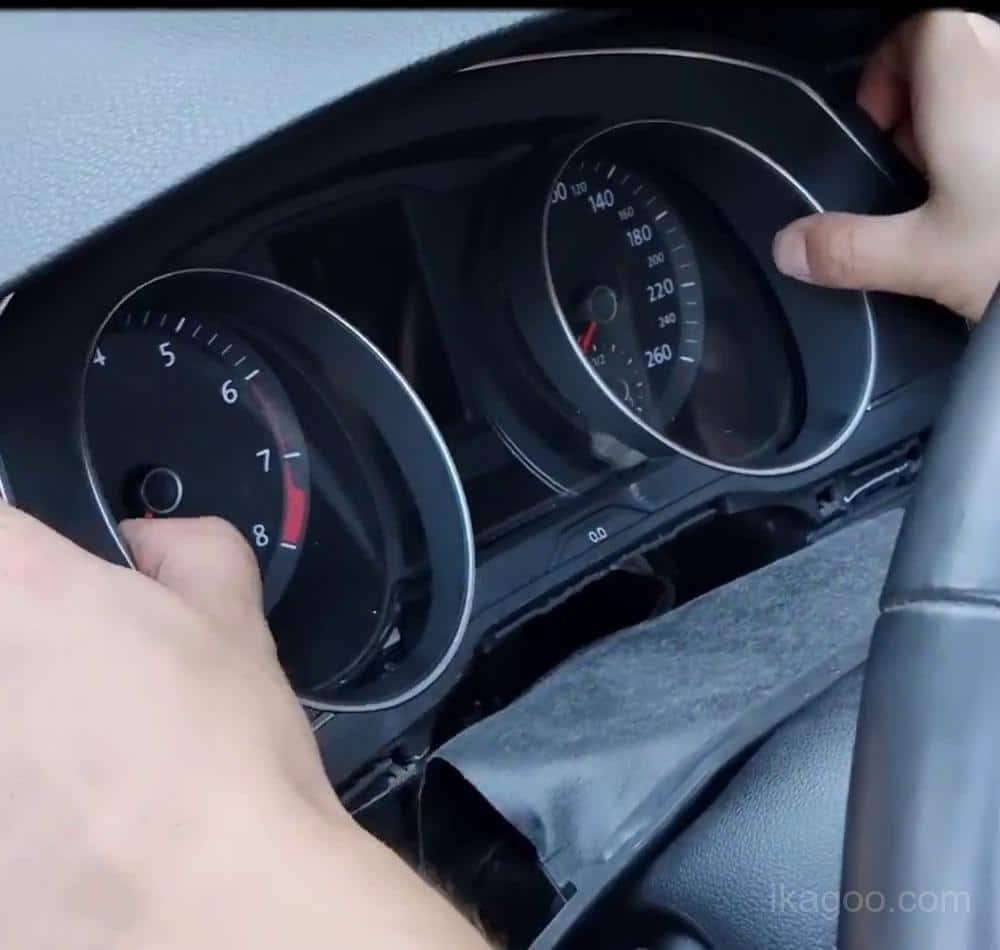

วิดีโออ้างอิง MQB แสดงการถอดขอบชุดมาตรวัดแบบกลไกก่อนการติดตั้งชุดมาตรวัดดิจิทัล LCD 10.25-inch — หลักฐานวิดีโอ 01 **การเข้าถึงกรอบด้านนอก** เส้นทางที่บันทึกไว้เริ่มต้นด้วยการเปิดทางเข้ารอบชุดหน้าปัดเชิงกล.

ถอดชุดหน้าปัดเชิงกลเดิม

ปลดชุดหน้าปัดเชิงกลเดิมออกเป็นชุดประกอบทั้งหมดหลังจากถอดกรอบด้านนอกแล้ว.
ประคองตัวเครื่องด้วยมือระหว่างการถอด.
ถอดขั้วต่อจากโรงงานอย่างระมัดระวัง; อย่าดึงชุดหน้าปัดด้วยสายไฟ.
ย้ายชุดที่ถอดออกไปยังโต๊ะทำงานที่สะอาดและมีแผ่นรอง.

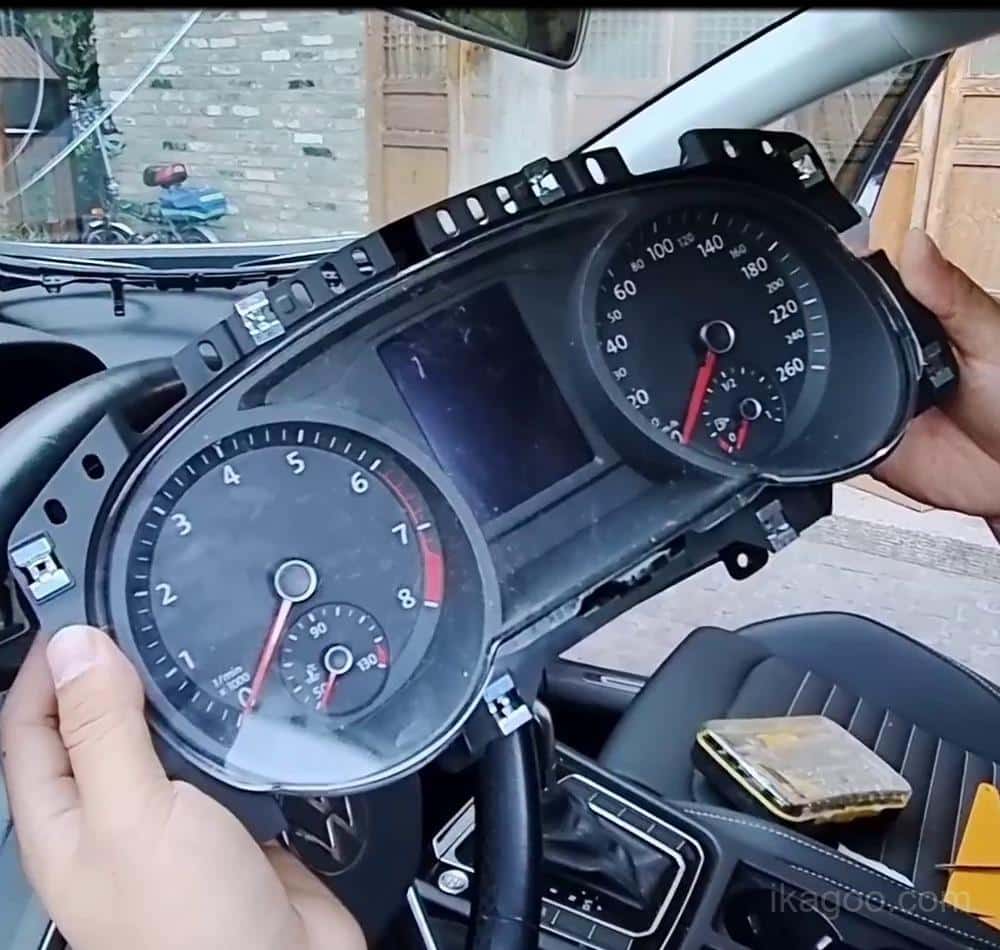

วิดีโออ้างอิง MQB แสดงการถอดชุดมาตรวัดแบบกลไกเดิมก่อนการติดตั้งชุดมาตรวัด LCD 10.25-inch — หลักฐานวิดีโอ 02 **ถอดหน้าปัดเดิมออกจากรถแล้ว** หน้าปัดกลไกเดิมถูกถอดออกก่อนเริ่มการแยกชิ้นส่วนบนโต๊ะทำงาน.

เปิดตัวเรือนหน้าปัดเดิมบนโต๊ะทำงาน

วางหน้าปัดเดิมบนพื้นผิวการทำงานที่มีแผ่นรองและป้องกันไฟฟ้าสถิต.
คายประจุไฟฟ้าสถิตจากร่างกายก่อนจับชิ้นส่วนอิเล็กทรอนิกส์ที่เปิดเผย.
ปลดคลิปตัวเรือนทีละจุดเพื่อถอดฝาครอบด้านหลังโดยไม่ทำให้ตัวเรือนแตก.
จับ PCB ที่เปิดเผยเฉพาะบริเวณขอบเท่านั้น.

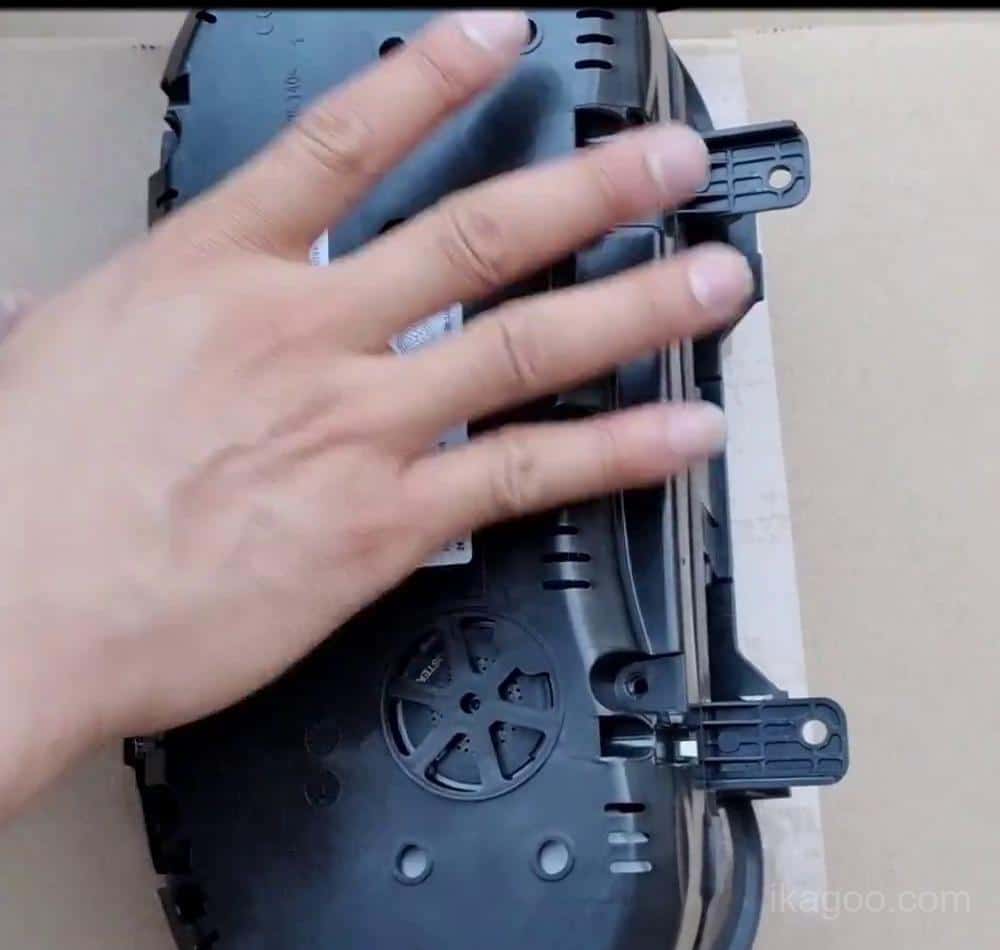

การปลดคลิปฝาครอบด้านหลังของชุดมาตรวัด Volkswagen MQB ระหว่างการแปลงเป็นชุดมาตรวัดดิจิทัล — หลักฐานวิดีโอ 03 **ปลดตัวเรือนด้านหลัง** เปิดตัวเรือนอย่างระมัดระวังก่อนขั้นตอนการย้ายภายใน.

ปลดจุดยึดจากด้านหลัง

เส้นทางที่บันทึกไว้แสดงให้เห็นว่าจุดยึดภายในสี่จุดถูกคลายออกจากด้านหลัง.
ใช้เครื่องมือที่เหมาะสมและมีปลายละเอียด พร้อมควบคุมการเคลื่อนไหวอย่างระมัดระวัง.
อย่าให้ลื่นไปโดนชิ้นส่วนอิเล็กทรอนิกส์ที่อยู่ใกล้เคียง หรือทำให้แผงวงจรถูกขีดข่วน.
อย่าใช้แรงหากจุดยึดไม่ถูกปลดอย่างถูกต้อง.

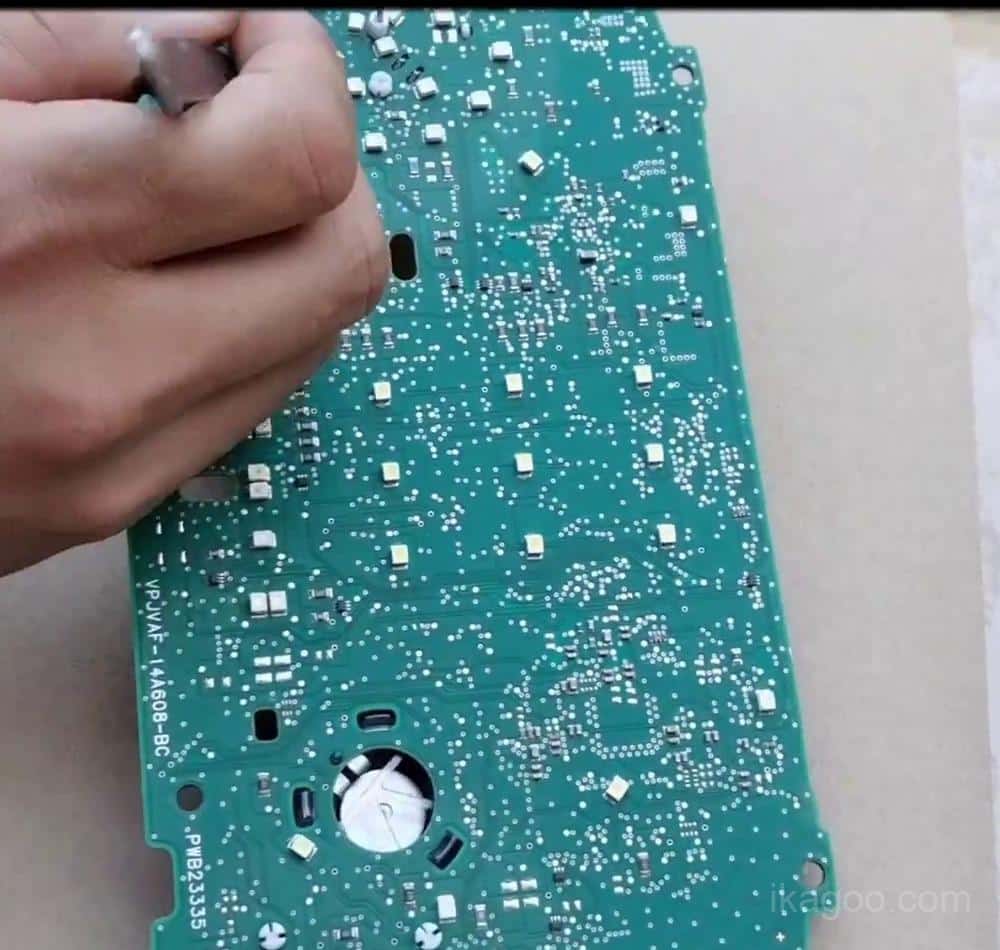

การแปลงชุดมาตรวัดดิจิทัล Volkswagen MQB แสดงการปลดจุดยึดภายในจากด้านหลัง — หลักฐานวิดีโอ 04 **การปลดจุดยึด** ทำงานจากด้านหลังอย่างระมัดระวังก่อนที่โครงสร้าง LCD ทดแทนจะเข้าที่.

ถ่ายโอนโครงสร้างแผงควบคุมเดิมไปยังชุด LCD 10.25-inch และคงบัซเซอร์จากโรงงานไว้

เส้นทางการถอดขอบคอนโซลหน้ารถอาจแตกต่างกันไปตามรุ่น Volkswagen แต่ ขั้นตอนการถ่ายโอนแผงควบคุมภายในและการคงบัซเซอร์จะเหมือนกันสำหรับโครงสร้างชุด LCD iKagoo นี้. เมื่อเปิดชุดมาตรวัดเชิงกลเดิมแล้ว ให้ใช้ลำดับอ้างอิงด้านล่างเพื่อทำขั้นตอนภายในให้เสร็จก่อนปิดตัวเรือนทดแทน.

ค้นหาโครงสร้างแผงควบคุมเดิมและตำแหน่งคอนเน็กเตอร์ก่อนถ่ายโอนชิ้นส่วนใดๆ.
ถ่ายโอนโครงสร้างแผงเดิมที่จำเป็นไปยังชุดประกอบ LCD 10.25-inch และจัดให้คอนเน็กเตอร์อยู่ในแนวเดียวกันและเสียบเข้าที่จนสุด.
คงบัซเซอร์ของชุดมาตรวัดจากโรงงานไว้ ห้ามทิ้งหรือถอดการเชื่อมต่อระหว่างการถ่ายโอน.
ตรวจสอบบริเวณแผงที่ถ่ายโอนและด้านบัซเซอร์อีกครั้งก่อนปิดตัวเรือนทดแทน.
หากเกิดข้อผิดพลาดของมาตรวัดผสมหรือพฤติกรรมการเตือนผิดปกติหลังการติดตั้ง ให้กลับมาเปิดขั้นตอนนี้ก่อน.

ข้อมูลอ้างอิงการถ่ายโอนภายในร่วมกัน — ปฏิบัติตามขั้นตอนนี้ภายในคลัสเตอร์

มีภาพภายในเหล่านี้รวมไว้ เนื่องจากวิธีการถ่ายโอนแผงควบคุมและการคงบัซเซอร์ไว้ใช้ร่วมกันในโครงสร้างคลัสเตอร์ LCD iKagoo นี้ อธิบายเฉพาะการดำเนินการภายในเท่านั้น; เส้นทางการถอดชิ้นตกแต่งภายนอกของ Passat B8 ยังคงเป็นเฉพาะกับรถรุ่นนั้น.

ข้อมูลอ้างอิงการถ่ายโอนภายในร่วม แสดงบริเวณขั้วต่อแผงควบคุมเดิมสำหรับการติดตั้งชุดมาตรวัด LCD iKagoo — 5A — ระบุ **ระบุพื้นที่การเชื่อมต่อบอร์ดที่คงไว้** ค้นหาบอร์ดและคอนเน็กเตอร์เดิมก่อนเริ่มการถ่ายโอน.

ข้อมูลอ้างอิงการประกอบภายในร่วม แสดงขั้วต่อแผงควบคุมที่เสียบอยู่ในโครงสร้างชุดมาตรวัด LCD ชิ้นใหม่ — 5B — นั่งเข้าที่ **จัดให้คอนเน็กเตอร์เข้าที่อย่างถูกต้อง** รักษาบอร์ดให้ตรงแนวและตรวจให้แน่ใจว่าคอนเน็กเตอร์อยู่ในตำแหน่งอย่างสมบูรณ์.

ภาพอ้างอิงภายในที่แชร์ แสดงแผงหน้าปัดเดิมและตำแหน่งบัซเซอร์จากโรงงานที่ยังคงไว้ — 5C — คงไว้ **คงบัซเซอร์เดิมให้ติดตั้งไว้** บัซเซอร์จากโรงงานต้องคงอยู่บนโครงสร้างคลัสเตอร์เดิม.

ภาพอ้างอิงการตรวจสอบภายในที่แชร์ เน้นบริเวณถ่ายโอนบอร์ดก่อนปิดฝาครอบชุด LCD — 5D — ตรวจสอบ **ตรวจสอบซ้ำก่อนปิดตัวเรือน** ยืนยันตำแหน่งแผงวงจรและชิ้นส่วนที่คงอยู่ก่อนการประกอบขั้นสุดท้าย.

ห้ามถอดบัซเซอร์จากโรงงาน: คำแนะนำทางเทคนิคที่ให้มาระบุว่า การถอดบัซเซอร์ของชุดหน้าปัดเดิมอาจทำให้เกิดความผิดพลาดของชุดหน้าปัด ควรตรวจสอบเรื่องนี้ก่อนปิดตัวเรือน LCD ใหม่.

จัดวางชุดหน้าปัดดิจิทัล LCD iKagoo 10.25-inch โดยไม่กดที่หน้าจอ

จัดแนวโครงสร้างชุดหน้าปัดดิจิทัล LCD iKagoo 10.25-inch ให้ตรงกับชุดประกอบที่คงอยู่.
ออกแรงกดเบาๆ เฉพาะที่จุดล็อกโครงสร้างหรือกรอบด้านนอกเท่านั้น.
ห้ามกดบนพื้นผิว LCD ที่มองเห็นได้ หรือใช้เป็นจุดรองรับ.
ตรวจสอบการจัดแนวตัวเรือนก่อนยึดหรือคลิปประกอบปิด.

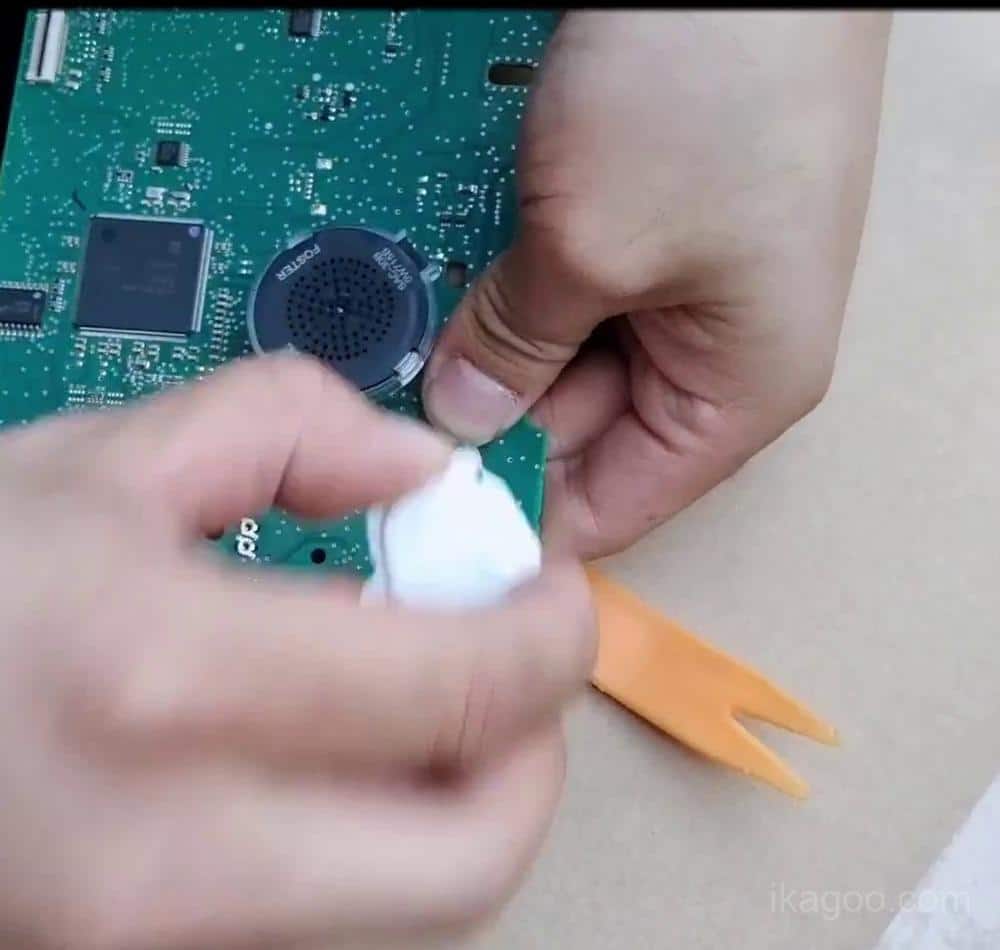

การจัดแนวชุดหน้าปัดดิจิทัล LCD ของ VW MQB 10.25-inch โดยไม่กดแผงแสดงผล — หลักฐานวิดีโอ 05 **การจัดแนวโครงสร้าง LCD** ใช้แรงกดอย่างควบคุมเฉพาะบนจุดรองรับที่ออกแบบไว้เท่านั้น ไม่ใช่บนหน้าจอ.

เดินสาย USB และเชื่อมต่อ 10.25-inch LCD digital instrument cluster ใหม่

เดินสาย USB ก่อนที่ขอบหน้าปัดจะปิดสนิท.
เอกสารอ้างอิงระบุการใช้งาน USB ที่รองรับ รวมถึงการเชื่อมต่อที่เกี่ยวข้องกับการฉายภาพ การชาร์จโทรศัพท์ และการอัปเดตซอฟต์แวร์ ทั้งนี้ขึ้นอยู่กับเวอร์ชันที่ให้มา.
เชื่อมต่อ instrument cluster ใหม่โดยใช้เส้นทางการเชื่อมต่อเดิมของรถ.
อย่าปิดขอบให้สนิทจนกว่าการตรวจสอบการบูตครั้งแรกจะเสร็จสมบูรณ์.

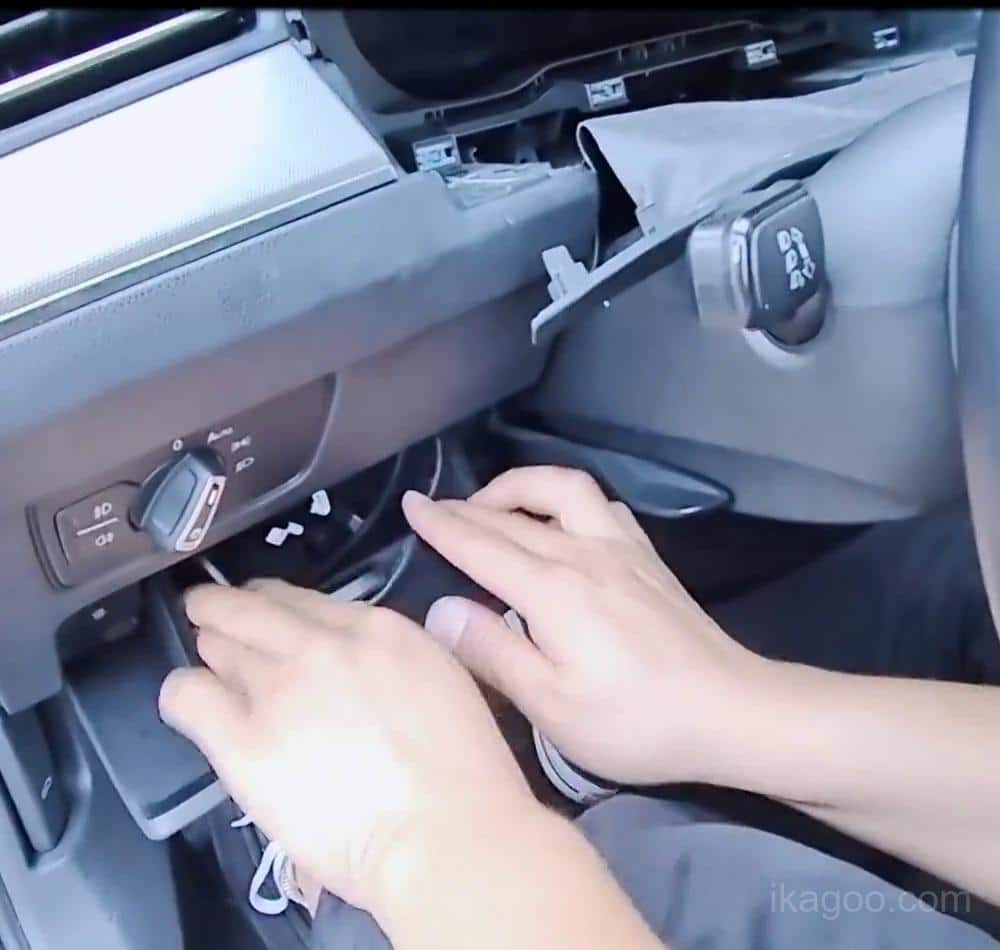

การจัดวางสาย USB ของชุดหน้าปัดดิจิทัล LCD ของ VW MQB 10.25-inch ก่อนปิดชิ้นตกแต่งขั้นสุดท้าย — หลักฐานวิดีโอ 06 **การเดินสาย USB** เดินสายก่อนปิดขั้นสุดท้ายสำหรับการอัปเดตหรือการเชื่อมต่อที่รองรับ.

คำเตือนการจัดการ LCD ที่สำคัญ

พื้นผิว LCD ไม่ใช่จุดสำหรับกด ระหว่างการจัดแนวและประกอบกลับ ให้จับตัวเครื่องที่โครงสร้างกรอบ และใช้เฉพาะบริเวณล็อกที่แสดงไว้ในขั้นตอนเท่านั้น การกดโดยตรงบนหน้าจอที่มองเห็นได้อาจทำให้แผงแตกได้ แม้ตัวเรือนรอบ ๆ จะไม่เสียหายก็ตาม.

หน้าจอแตกร้าวเป็นความล้มเหลวของการติดตั้งทางกายภาพ ไม่ใช่ปัญหาการตั้งค่าซอฟต์แวร์ ให้หยุดทันทีหากแผงมีเส้น พื้นที่ดำ รอยกด หรือรอยแตกร้าวที่มองเห็นได้หลังการติดตั้ง.

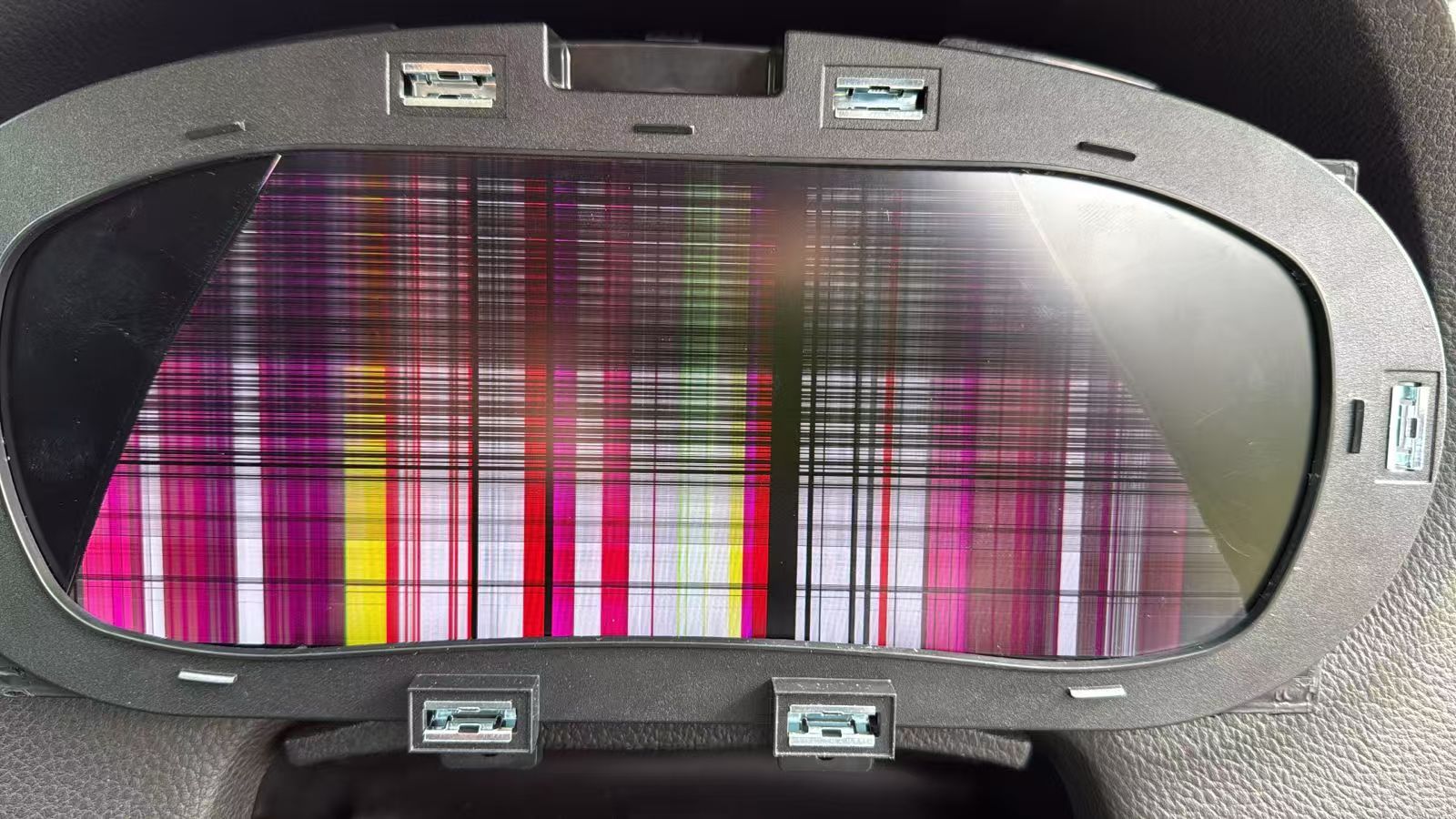

หน้าจอชุดหน้าปัดดิจิทัล LCD เสียหายจากแรงกดโดยตรงระหว่างการติดตั้ง — **ภาพอ้างอิงความเสียหาย** การกดโดยตรงบนพื้นผิว LCD อาจทำให้แผงจอเสียหายทางกายภาพได้.

การตรวจสอบหลังการติดตั้ง

ตรวจสอบ 10.25-inch LCD Digital Instrument Cluster ที่ติดตั้งแล้วก่อนปิดงานขั้นสุดท้าย

หลังจากเปลี่ยนชุดมาตรวัดแบบกลไกเดิมแล้ว ให้ทดสอบ iKagoo 10.25-inch LCD digital instrument cluster ที่ติดตั้งก่อนที่ขอบตกแต่งแผงหน้าปัดจะถูกปิดสนิท แหล่งข้อมูลระบุการรองรับการควบคุมพวงมาลัย การตั้งค่าภาษาและหน่วย การแสดงข้อมูลรถ การแสดงคำเตือน ฟังก์ชันเกี่ยวกับการฉายภาพและการอัปเดต; ความพร้อมใช้งานจริงต้องตรวจสอบกับเวอร์ชันที่จัดส่งและการตั้งค่าของรถ.

การตรวจสอบครั้งแรกเมื่อเปิดใช้งาน

ยืนยันว่าแผง LCD เปิดทำงานตามปกติ.
เปรียบเทียบไฟเตือนและข้อความแจ้งเตือนที่แสดงกับบันทึกก่อนการติดตั้ง.
ยืนยันว่าข้อมูลรถที่มีอยู่แสดงผลตามที่คาดไว้สำหรับการตั้งค่าของรถ.
ทดสอบการควบคุมที่พวงมาลัยหรือเส้นทางการควบคุมที่รองรับบนรถ.
ตรวจสอบความเสียหายทางกายภาพของ LCD ก่อนยึดชิ้นส่วนตกแต่งให้แน่น.

การตรวจสอบการตั้งค่าในกรณีที่รองรับ

การตั้งค่าภาษาและหน่วยวัด.
ธีม UI ที่มีให้เลือกและการตั้งค่าความชอบการแสดงผลการขับขี่.
เส้นทางการฉายภาพหรือการเชื่อมต่อโทรศัพท์ที่รองรับ หากมีรวมอยู่ในเวอร์ชันที่ให้มา.
เส้นทางการอัปเดตซอฟต์แวร์เฉพาะเมื่อมีแพ็กเกจที่ได้รับอนุมัติหรือการอัปเดตออนไลน์สำหรับเวอร์ชันนั้น.
การแนบพอดีของชิ้นตกแต่งและความมั่นคงของขั้วต่อก่อนใช้งานบนถนนปกติ.

ขอบเขตข้อมูลรถ: คู่มือการติดตั้งนี้ไม่ได้สอนให้ผู้ใช้เปลี่ยนเลขไมล์ ข้อมูล immobilizer หรือข้อมูลระบุตัวตนดั้งเดิมของรถ โดยอธิบายการปรับปรุงหน้าจอแบบติดตั้งจริง และตรวจสอบการทำงานที่มองเห็นได้อย่างถูกต้องหลังการติดตั้ง.

การแก้ไขปัญหา

ควรตรวจสอบอะไรเป็นอันดับแรกเมื่อการตรวจสอบล้มเหลว

อาการหลังการติดตั้ง	ตรวจสอบก่อน	อย่าเพิ่งสันนิษฐาน
ชุดมาตรวัดไม่เข้ากับช่องบนแผงหน้าปัดอย่างถูกต้อง.	ตรวจสอบอีกครั้งว่ารูปทรงชุดมาตรวัดเชิงกลเดิมและเส้นทางชิ้นตกแต่งตรงกับรุ่นรถที่ยืนยันแล้วหรือไม่.	อย่าฝืนติดตั้งตัวเครื่องหรือดัดแปลงชิ้นตกแต่งจากโรงงานโดยไม่มีคำแนะนำที่ยืนยันแล้ว.
เกิดความขัดข้องของมาตรวัดหรือมีคำเตือนผิดปกติหลังจากงานบนแท่นทดสอบ.	ตรวจสอบการเชื่อมต่อบอร์ดควบคุมเดิมอีกครั้ง และยืนยันว่าได้ยกเลิกการติดตั้งเสียงเตือนจากโรงงานแล้วหรือไม่.	อย่าถือว่าอัปเดตซอฟต์แวร์เป็นวิธีแก้ไขสำหรับการถ่ายโอนฮาร์ดแวร์ที่ไม่ถูกต้อง.
ข้อมูลหรือการตอบสนองของการควบคุมแตกต่างจากที่คาดไว้.	เปรียบเทียบกับบันทึกก่อนการติดตั้งเดิม ตรวจสอบการเสียบคอนเน็กเตอร์ให้แน่น และยืนยันการรองรับฟังก์ชันสำหรับเวอร์ชันที่ให้มา.	อย่าอ้างว่ารายการแสดงผลทุกชิ้นเหมือนกันในทุกรุ่นย่อยหรือระบบส่งกำลัง.
มีเส้น พื้นที่สีดำ หรือรอยร้าวปรากฏบนหน้าจอ.	หยุดใช้งานและตรวจสอบความเสียหายทางกายภาพของจอ LCD ที่เกิดขึ้นระหว่างการจัดการหรือการจัดแนว.	อย่ากดหน้าจอต่อหรือมองว่ากระจกแตกเป็นปัญหาซอฟต์แวร์.
จำเป็นต้องอัปเดตซอฟต์แวร์หรือรองรับเวอร์ชันหลังจากติดตั้งอย่างถูกต้อง.	ใช้คู่มืออัปเดต iKagoo ที่รองรับ หรือซื้อแพ็กเกจอัปเกรดดิจิทัลคลัสเตอร์ FixMyDash ที่เกี่ยวข้องด้านล่าง.	การรองรับซอฟต์แวร์ไม่ใช่การซ่อมแซมฮาร์ดแวร์หรือการรับประกันว่าจะแก้ไขปัญหาสายไฟผิดพลาด.

เอกสารอ้างอิง

อ้างอิงผลิตภัณฑ์และอ้างอิงภาพเมื่อติดตั้งแล้วที่มีการจัดทำไว้

ภาพต่อไปนี้ถูกเก็บไว้เป็นอ้างอิงของผลิตภัณฑ์หรือสภาพเมื่อมีการติดตั้งจากหน้าเดิม เพื่อช่วยให้ผู้ซื้อจดจำการนำเสนอผลิตภัณฑ์ที่คาดหวังและผลลัพธ์ภาพสุดท้ายได้ แต่ไม่ได้ใช้เป็นหลักฐานสำหรับการถอดชิ้นส่วนตกแต่งหรือขั้นตอนการโอนข้อมูลภายใน.

ดูภาพอ้างอิงผลิตภัณฑ์และแพ็กเกจ

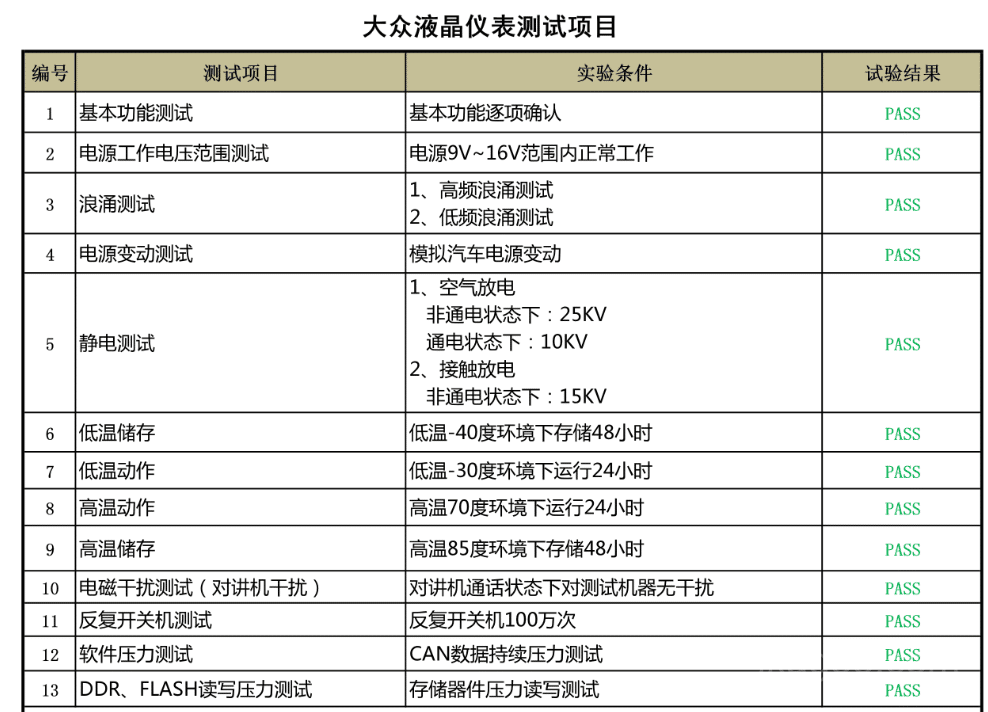

ภาพอ้างอิงผลิตภัณฑ์จากเอกสารต้นฉบับสำหรับสเปกชุดหน้าปัดดิจิทัล Volkswagen MQB — ภาพอ้างอิงข้อมูลจำเพาะของผลิตภัณฑ์ ควรยืนยันข้อมูลที่ผู้จัดจำหน่ายให้มากับเวอร์ชันที่ส่งให้ลูกค้าก่อนเผยแพร่ในฐานะข้อมูลจำเพาะที่แน่นอน.

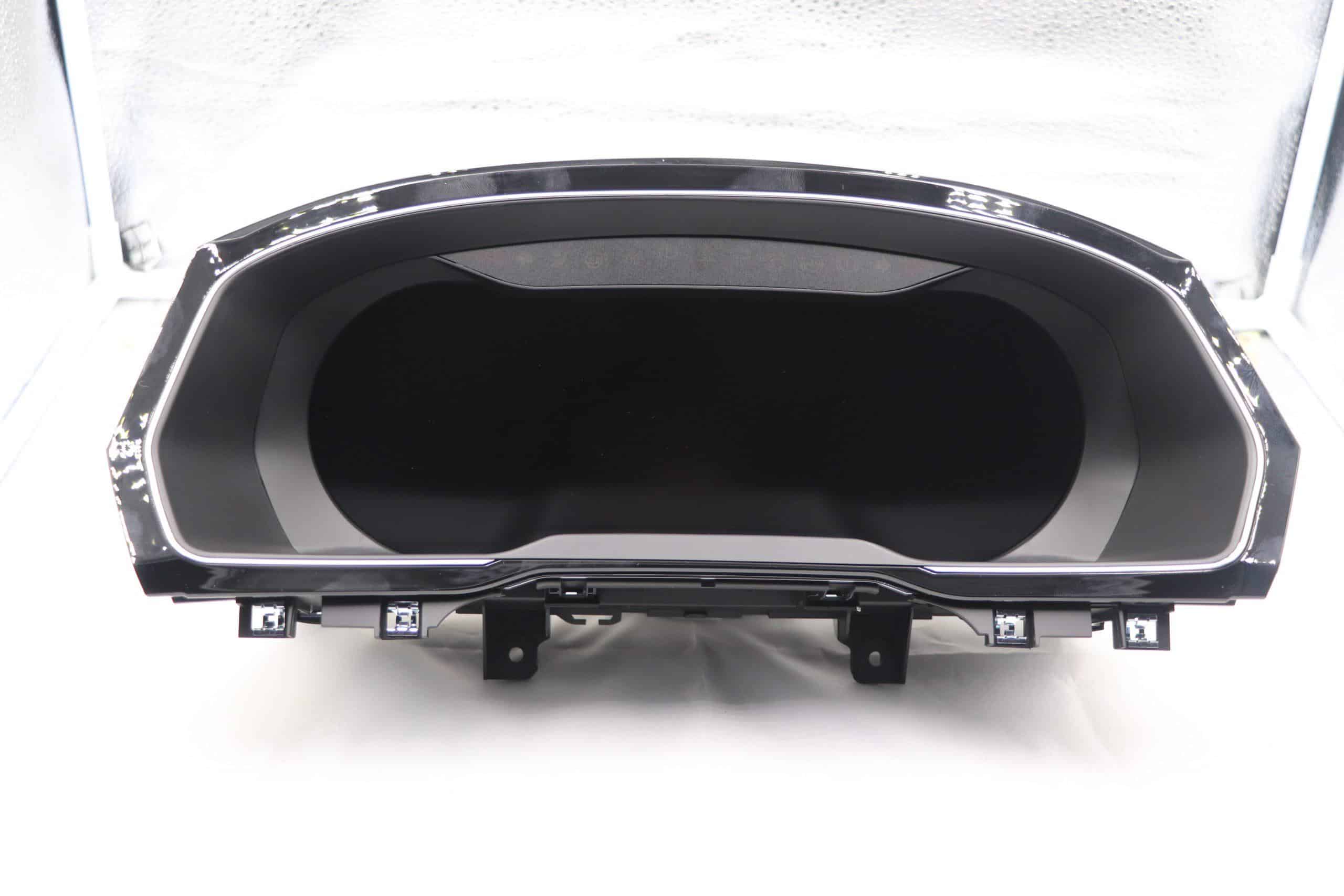

ภาพอ้างอิงบรรจุภัณฑ์จากเอกสารต้นฉบับสำหรับส่วนประกอบของชุดหน้าปัดดิจิทัล Volkswagen MQB — ภาพอ้างอิงเนื้อหาในแพ็กเกจ ตรวจสอบชิ้นส่วนที่ได้รับและเส้นทางการเดินสายก่อนถอดชุดมาตรวัดเดิมออก.

ดูภาพอ้างอิงสภาพเมื่อติดตั้งเพิ่มเติม

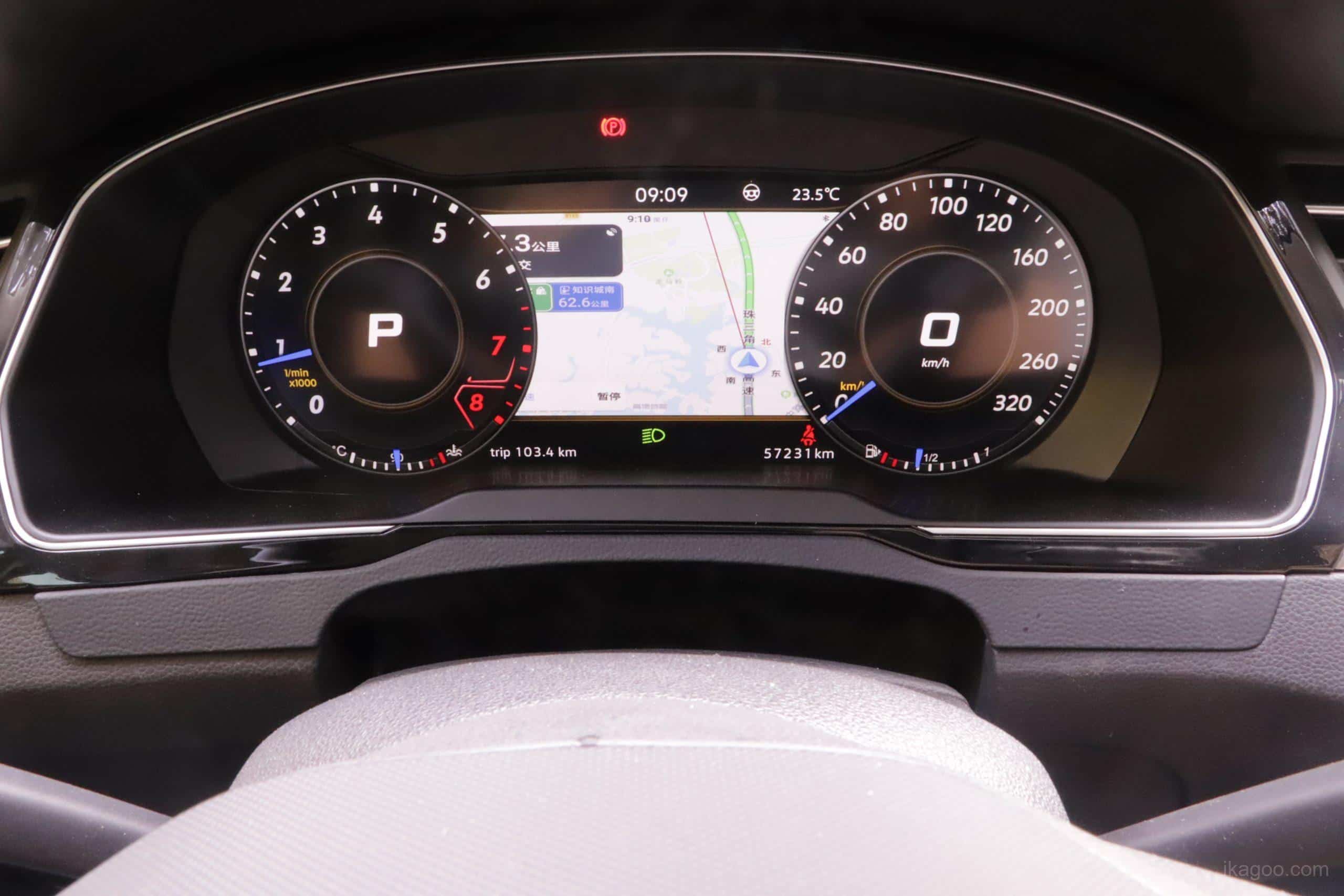

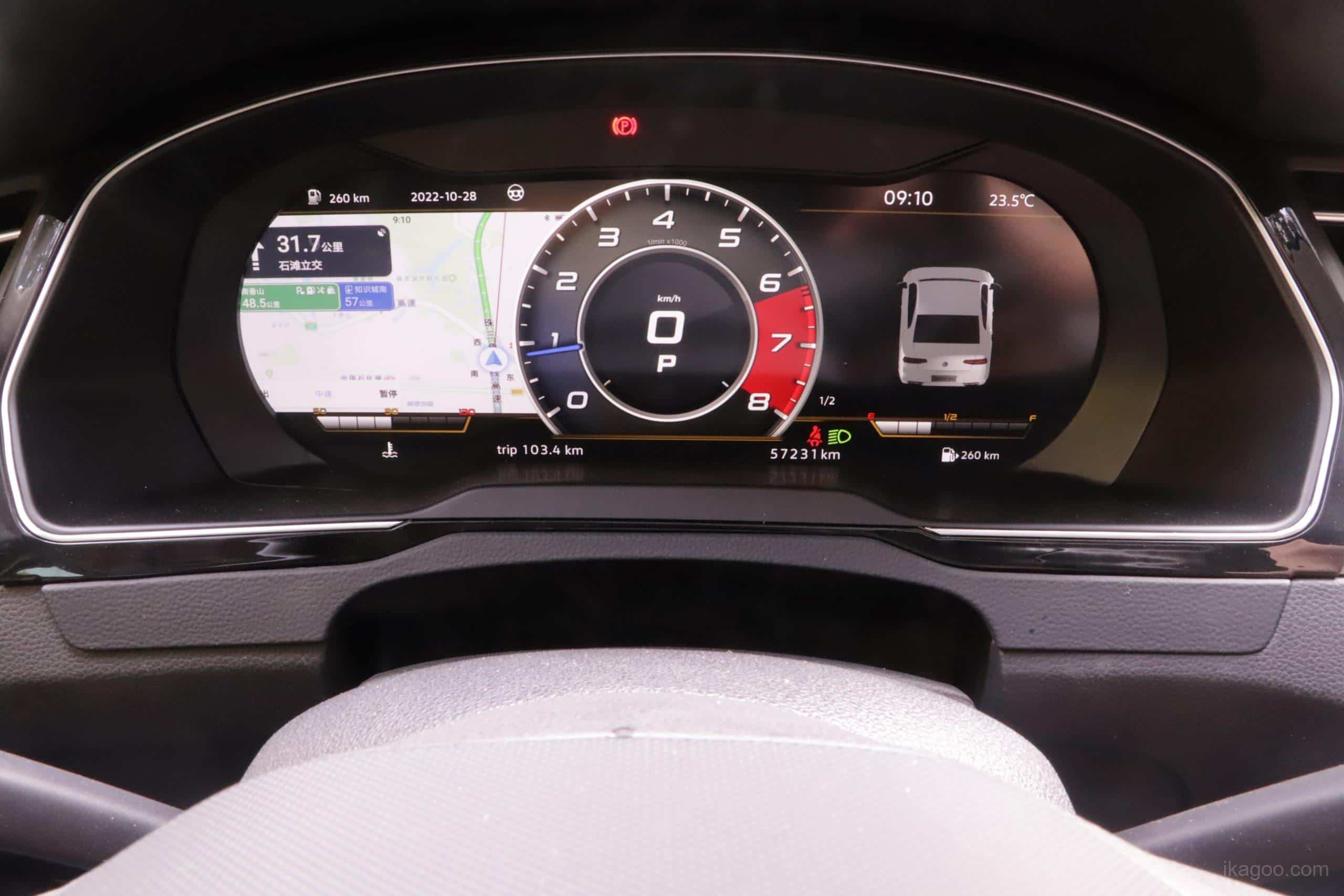

ภาพอ้างอิงรูปลักษณ์เมื่อติดตั้งแล้วสำหรับชุดหน้าปัดดิจิทัล Volkswagen MQB สไตล์สอง — ภาพอ้างอิงสภาพเมื่อติดตั้ง 02.

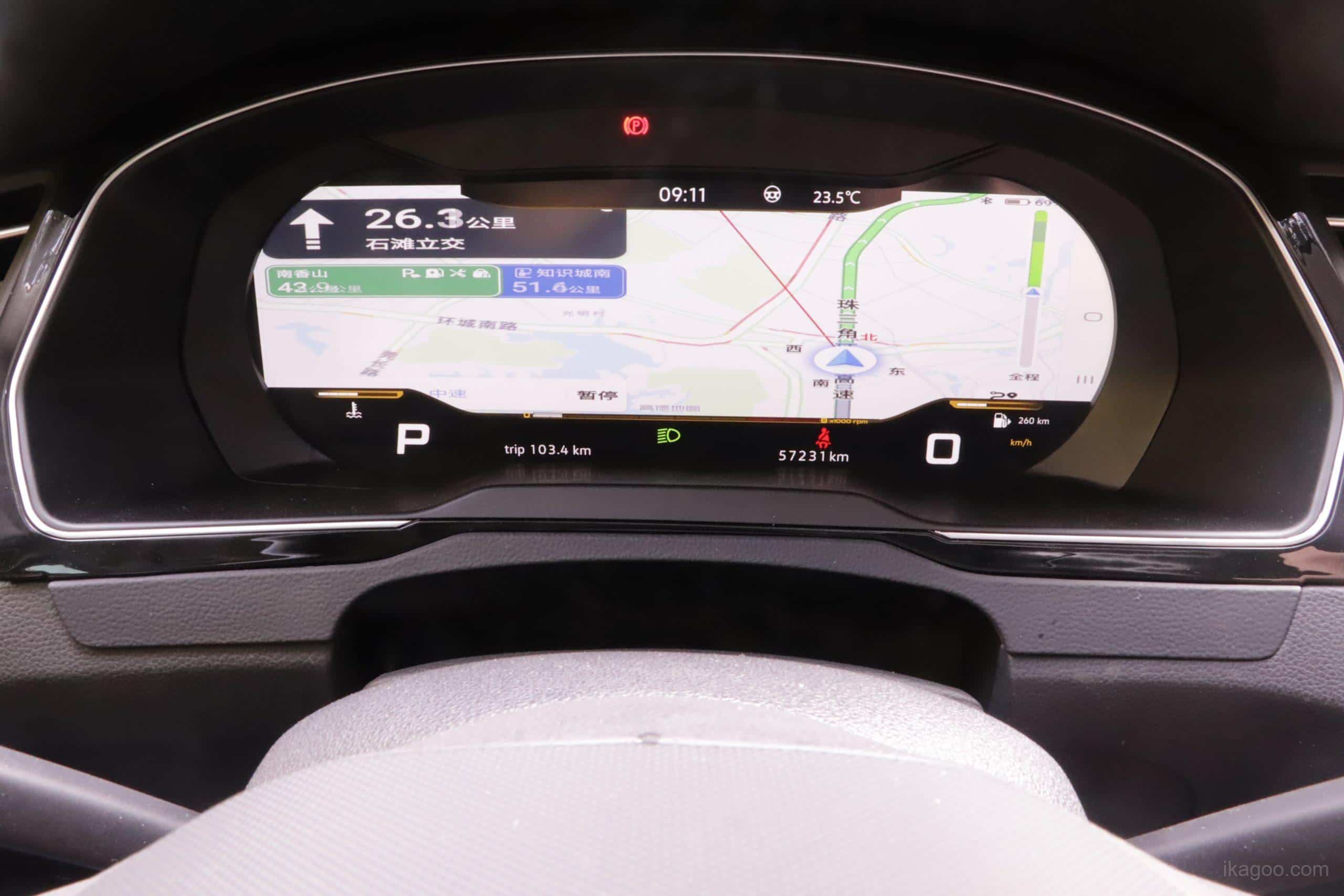

ภาพอ้างอิงรูปลักษณ์เมื่อติดตั้งแล้วสำหรับชุดหน้าปัดดิจิทัล Volkswagen MQB สไตล์สาม — ภาพอ้างอิงสภาพเมื่อติดตั้ง 03.

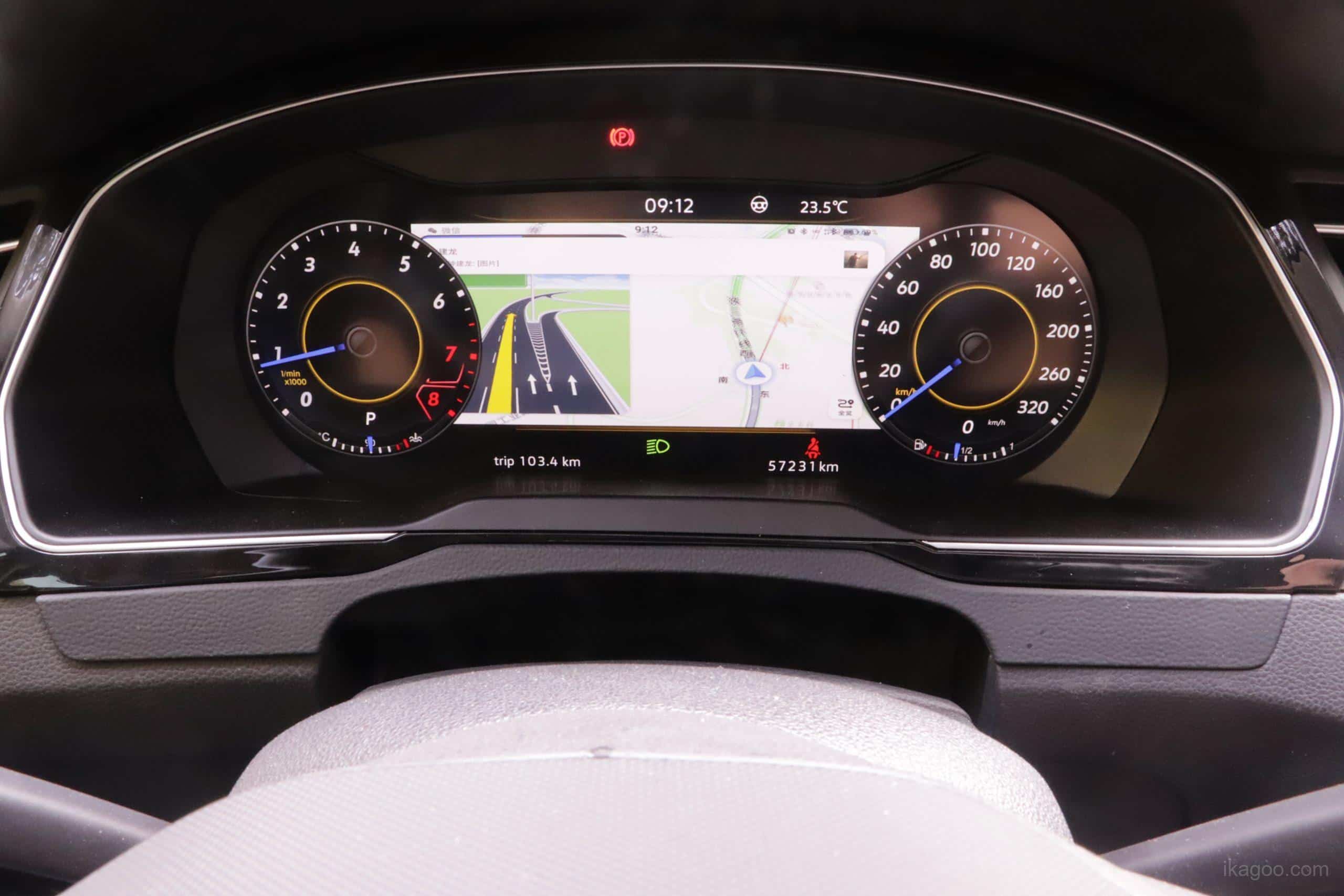

ภาพอ้างอิงรูปลักษณ์เมื่อติดตั้งแล้วสำหรับชุดหน้าปัดดิจิทัล Volkswagen MQB สไตล์สี่ — ภาพอ้างอิงสภาพเมื่อติดตั้ง 04.

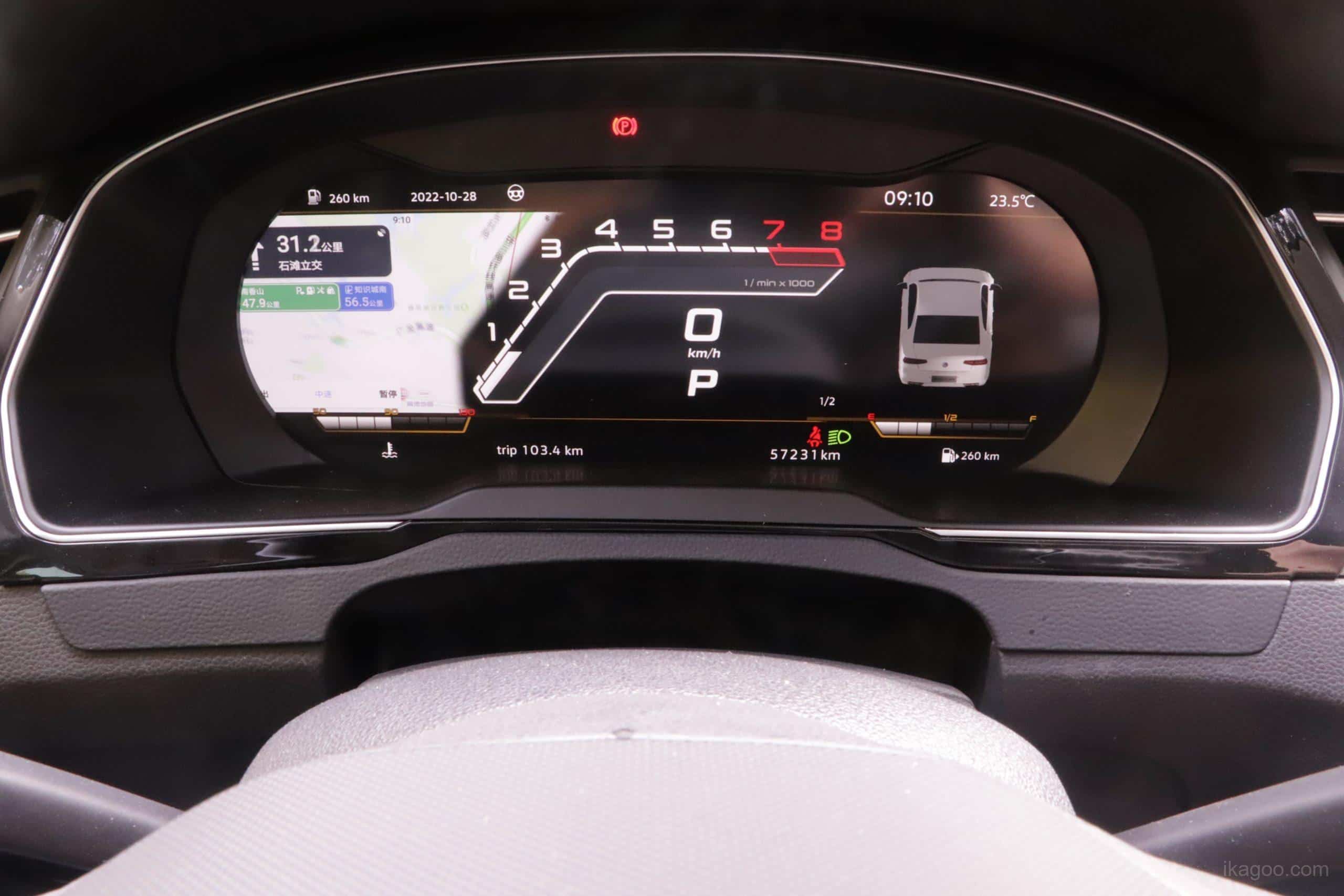

ภาพอ้างอิงรูปลักษณ์เมื่อติดตั้งแล้วสำหรับชุดหน้าปัดดิจิทัล Volkswagen MQB สไตล์ห้า — ภาพอ้างอิงสภาพเมื่อติดตั้ง 05.

ภาพอ้างอิงรูปลักษณ์เมื่อติดตั้งแล้วสำหรับชุดหน้าปัดดิจิทัล Volkswagen MQB สไตล์หก — ภาพอ้างอิงสภาพเมื่อติดตั้ง 06.

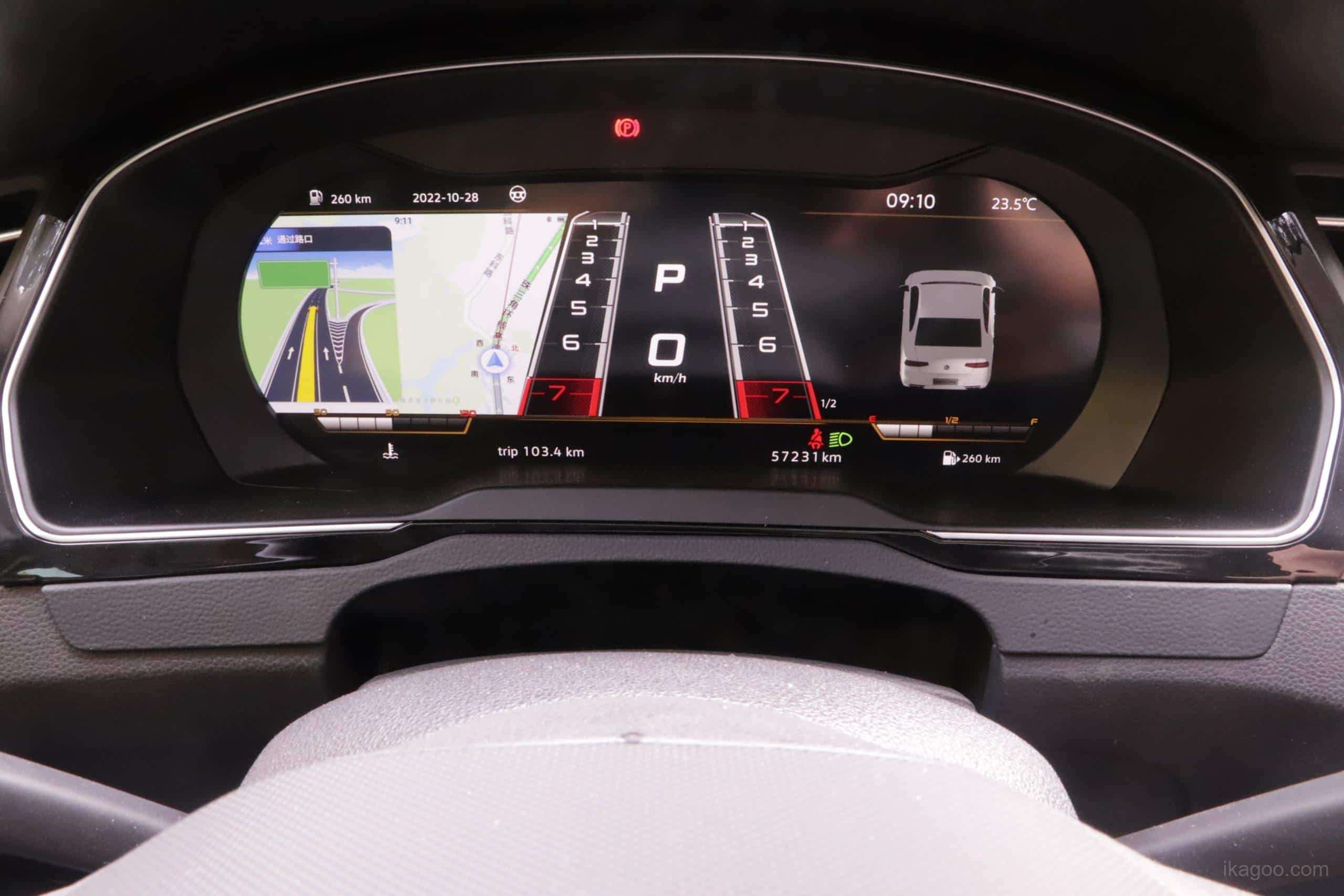

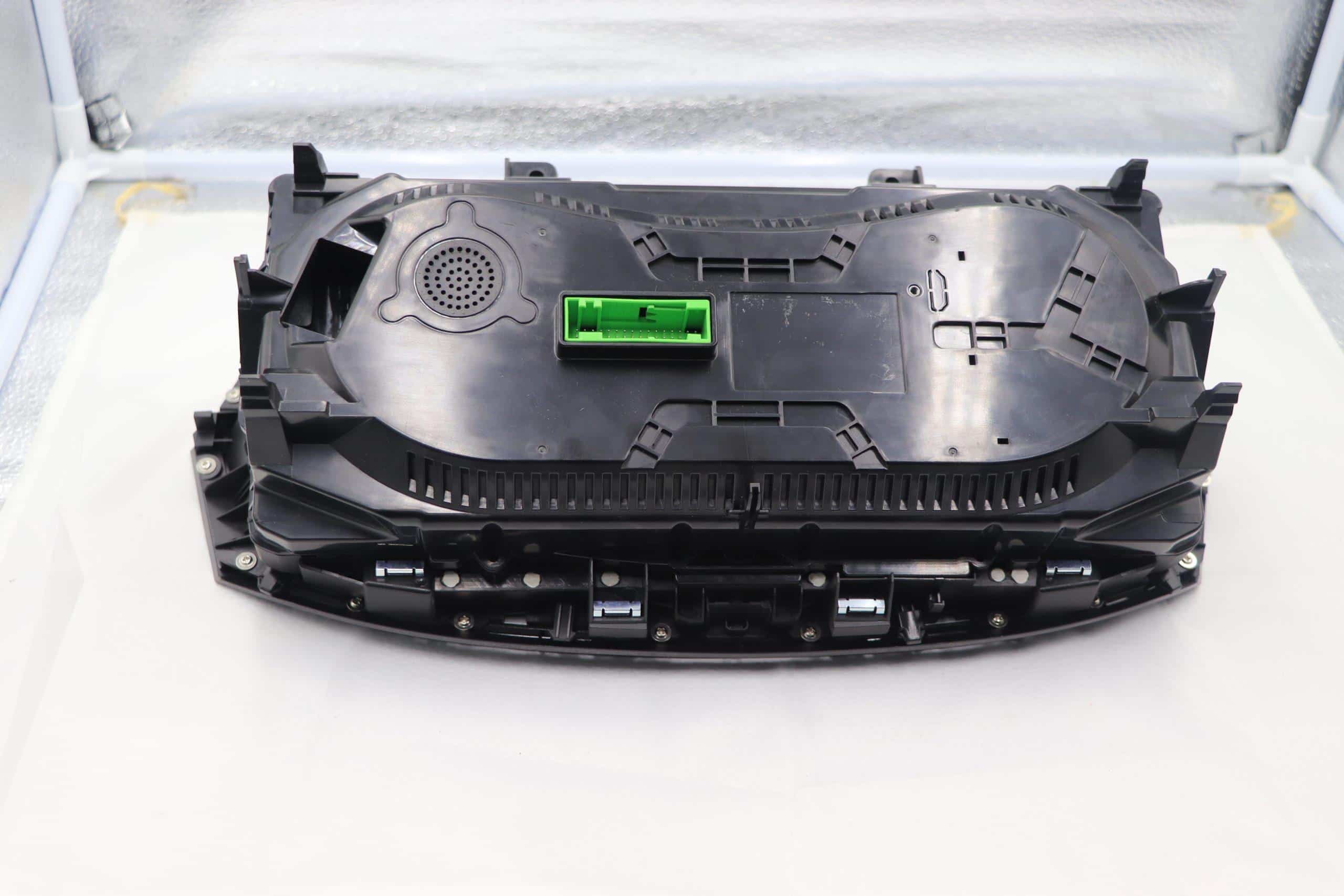

อ้างอิงรูปลักษณ์การติดตั้งสำหรับสไตล์จอแสดงผลหน้าปัดดิจิทัล Volkswagen MQB แบบที่เจ็ด — ภาพอ้างอิงสภาพเมื่อติดตั้ง 07.

หลังการติดตั้ง

เส้นทางการซื้อแพ็กเกจอัปเดตและอัปเกรดซอฟต์แวร์

ใช้เส้นทางการสนับสนุนซอฟต์แวร์หลังจากการติดตั้งทางกายภาพ การตรวจสอบชิ้นส่วนที่คงไว้ และการยืนยันการบูตครั้งแรกเสร็จสมบูรณ์แล้วเท่านั้น แพ็กเกจซอฟต์แวร์ไม่สามารถแก้ไขแผง LCD ที่แตกร้าว เส้นทางคลัสเตอร์ที่ไม่ถูกต้อง หรือชิ้นส่วนดั้งเดิมที่ถูกละเว้นได้.

iKagoo คำแนะนำการอัปเดต

สำหรับชุดหน้าปัดดิจิทัล Volkswagen หรือ Audi ที่รองรับ iKagoo ซึ่งต้องใช้กระบวนการอัปเดตซอฟต์แวร์ทางออนไลน์หรือผ่าน USB ที่เผยแพร่ไว้ โปรดดูคู่มือการอัปเดตอย่างเป็นทางการของ iKagoo.

ดูคู่มือการอัปเดต iKagoo

ซื้อแพ็กเกจอัปเกรดชุดหน้าปัดดิจิทัล FixMyDash

มีชุดหน้าปัดดิจิทัล Volkswagen หรือ Audi ที่รองรับอยู่แล้วใช่ไหม? ซื้อแพ็กเกจอัปเกรด FixMyDash ที่เหมาะสมเพื่อรับเส้นทางการอัปเกรดซอฟต์แวร์ที่รองรับ และระยะเวลาการสนับสนุนที่เกี่ยวข้องกับแพ็กเกจ 1-year หรือ 2-year ที่คุณเลือก.

ซื้อแพ็กเกจอัปเกรดชุดหน้าปัดดิจิทัล

FixMyDash ขอบเขตการซื้อ: ลิงก์นี้ใช้สำหรับการซื้อแพ็กเกจอัปเกรดซอฟต์แวร์ดิจิทัลคลัสเตอร์ของ Volkswagen / Audi ที่รองรับ และระยะเวลาการสนับสนุนที่เกี่ยวข้องกับแพ็กเกจ 1-year หรือ 2-year ที่เลือกไว้ ไม่ใช่บริการซ่อมฮาร์ดแวร์ และไม่รับประกันการแก้ไขความเสียหายของ LCD, ความผิดปกติของสายไฟ, ความผิดปกติของขั้วต่อ, การติดตั้งที่ไม่ถูกต้อง, ความผิดปกติในการสื่อสาร หรือปัญหาอื่นของรถที่ไม่เกี่ยวข้อง.

เวอร์ชันฮาร์ดแวร์ที่ถูกต้อง

ต้องการเวอร์ชัน Passat B8 2017–2022 10.25-inch LCD Digital Cluster ที่ถูกต้อง?

ขั้นตอนการติดตั้งนี้สำหรับ Volkswagen Passat B8 2017–2022 สเปกตลาดยุโรป ชุดเปลี่ยนมาตรวัดแบบกลไก ใช้ชุดมาตรวัดดิจิทัล LCD iKagoo 10.25-inch. ก่อนชำระเงิน โปรดส่งรูปถ่ายที่ชัดเจนของชุดมาตรวัดเดิมและช่องเปิดแผงหน้าปัด เพื่อให้สามารถยืนยันเวอร์ชัน retrofit ที่ถูกต้องได้.

เส้นทางการซื้อที่ถูกต้องขึ้นอยู่กับรูปทรงของชุดมาตรวัดแบบกลไกเดิม เส้นทางคอนเน็กเตอร์ และการกำหนดค่าของรถ โปรดยืนยันเวอร์ชัน retrofit LCD 10.25-inch ที่ตรงกันก่อนสั่งซื้อ.

ยืนยันเวอร์ชันที่ถูกต้องก่อนสั่งซื้อ

เส้นทาง DDP แบบเลือกได้: สำหรับปลายทางที่เข้าเกณฑ์ ลูกค้าสามารถขอประเมินการชำระค่าธรรมเนียมนำเข้าแบบ Delivered Duty Paid แบบเสริมก่อนจัดส่งได้ DDP ไม่ใช่การจัดส่งแบบปลอดภาษี โดยมีเพียงค่าธรรมเนียมนำเข้าที่ระบุไว้ในใบเสนอราคาทางเลือกที่ได้รับการยอมรับเท่านั้นซึ่งจะถูกชำระล่วงหน้าผ่านเส้นทางที่รองรับ.

ส่งเพื่อยืนยัน

รุ่นรถและปีที่ผลิต.
รูปถ่ายด้านหน้าของชุดมาตรวัดเดิม.
รูปถ่ายช่องเปิดแผงหน้าปัด / กรอบตกแต่งโดยรอบ.
การกำหนดค่าแบบพวงมาลัยซ้ายหรือพวงมาลัยขวา.
ข้อมูลดีเซลหรือไฮบริดเมื่อมี.
ชุดมาตรวัดปัจจุบันเป็นแบบเข็มกลไกหรือแบบดิจิทัลจากโรงงาน.
ประเทศปลายทางสำหรับการประเมินเส้นทางชำระค่าธรรมเนียมนำเข้าแบบเสริม DDP (Delivered Duty Paid).

คำถามที่พบบ่อย

คำถามเกี่ยวกับการติดตั้ง VW MQB Digital Instrument Cluster

วิดีโอการติดตั้งที่ให้มาพิสูจน์อะไรได้บ้าง?

มันแสดงให้เห็นขั้นตอนการแปลงชุดหน้าปัดกลไก MQB แบบใช้ร่วมกัน ซึ่งใช้เป็นข้อมูลอ้างอิงทางเทคนิคสำหรับบทความนี้ หน้านี้มุ่งเป้าไปที่เส้นทางลูกค้าของ Volkswagen Passat B8 2017–2022 สเปกตลาดยุโรป; การติดตั้งสุดท้ายยังขึ้นอยู่กับรูปถ่ายของชุดหน้าปัดและแผงหน้าปัดเดิม.

เส้นทางนี้รองรับรถพวงมาลัยขวา รถดีเซล หรือรถไฮบริดหรือไม่?

คำแนะนำที่ให้มาระบุว่าเส้นทางชุดหน้าปัดที่รองรับสามารถครอบคลุมรถพวงมาลัยขวาต่างประเทศ รวมถึงเวอร์ชันดีเซลและไฮบริดได้ด้วย การยืนยันขั้นสุดท้ายยังขึ้นอยู่กับรูปทรงของชุดหน้าปัดกลไกเดิมและเวอร์ชันที่จัดส่งมาอย่างถูกต้อง.

นี่เป็นเส้นทางเปลี่ยนแทนโดยตรงสำหรับรถที่มีชุดหน้าปัดดิจิทัลจากโรงงานอยู่แล้วหรือไม่?

ไม่ใช่ คู่มือนี้อธิบายการเปลี่ยนชุดหน้าปัดกลไกเดิมที่เข้ากันได้ด้วย iKagoo 10.25-inch LCD digital instrument cluster รถที่ติดตั้งชุดหน้าปัดดิจิทัลจากโรงงานอยู่แล้วต้องใช้เส้นทางความเข้ากันได้แยกต่างหาก และควรยืนยันก่อนสั่งซื้อ.

การติดตั้ง 10.25-inch LCD digital cluster นี้ต้องถอดชิ้นส่วนชุดหน้าปัดกลไกเดิมหรือไม่?

ใช่ การถอดประกอบทางกายภาพเป็นส่วนหนึ่งของขั้นตอน ในบทความนี้ Plug-and-Play หมายความว่าเส้นทางนี้ออกแบบมาเพื่อหลีกเลี่ยงการเจาะและการตัดสายไฟหลักจากโรงงานเดิม การติดตั้งยังเกี่ยวข้องกับการถอดชิ้นตกแต่ง การถอดชุดหน้าปัดกลไกเดิม การจัดการชิ้นส่วนที่เก็บไว้ การติดตั้ง 10.25-inch LCD cluster และการทดสอบหลังติดตั้ง.

ทำไมต้องคงบัซเซอร์ของชุดหน้าปัดเดิมไว้?

คำแนะนำที่ให้มาระบุชัดเจนว่าการถอดบัซเซอร์ของชุดหน้าปัดจากโรงงานอาจทำให้เกิดความขัดข้องของ combination instrument ได้ ต้องตรวจสอบข้อนี้ในขั้นตอนการถ่ายโอนบนโต๊ะทดสอบก่อนปิดตัวเรือนทดแทน.

กฎการจัดการ LCD ที่สำคัญที่สุดคืออะไร?

ห้ามกดบนพื้นผิว LCD ที่มองเห็นได้ระหว่างการประกอบ ให้วางแนวและล็อกตัวเครื่องโดยใช้เฉพาะบริเวณโครงสร้างของเฟรมเท่านั้น แรงกดโดยตรงอาจทำให้แผงแสดงผลแตกร้าวได้.

คู่มือนี้รับประกันว่าข้อมูลและฟีเจอร์ทุกรายการจะแสดงบนทุกรุ่นย่อยหรือไม่?

ไม่. ข้อมูลต้นทางระบุการแสดงข้อมูลรถ, การแสดงคำเตือน, การควบคุมด้วยพวงมาลัย, การตั้งค่าภาษาและหน่วย, การฉายโทรศัพท์ และฟังก์ชันที่เกี่ยวข้องกับ OTA. ฟังก์ชันสุดท้ายที่ใช้งานได้ขึ้นอยู่กับเวอร์ชันที่จัดมาให้ถูกต้องและการกำหนดค่าของรถ และต้องตรวจสอบหลังการติดตั้ง.

รถ VW MQB รุ่นใดบ้างที่สามารถใช้แผงมาตรวัดแบบกลไกนี้เพื่อเปลี่ยนไปยัง 10.25-inch LCD digital cluster route?

คำแนะนำทางเทคนิคที่จัดมาให้ระบุเส้นทางแผงมาตรวัดแบบกลไกเดิมที่เข้ากันได้สำหรับ Volkswagen Passat B8 ตลาดยุโรป, Volkswagen CC และ Volkswagen Passat B8 Variant / Estate หลังการยืนยันความพอดี รุ่นพวงมาลัยขวา, ดีเซล และไฮบริดที่รองรับยังคงต้องตรงกับรูปทรงแผงมาตรวัดแบบกลไกเดิมที่ต้องการก่อนสั่งซื้อ.

คู่มือนี้ยืนยันความเข้ากันได้กับ Volkswagen Passat สเปกสหรัฐฯ หรือไม่?

ไม่. หน้านี้จัดทำเอกสารชื่อเส้นทาง MQB ฝั่งต่างประเทศที่ตรวจสอบแล้ว รวมถึง Volkswagen Passat B8 ตลาดยุโรป และ Volkswagen Passat B8 Variant / Estate. Volkswagen Passat สเปกสหรัฐฯ ไม่ควรถูกถือว่าเข้ากันได้จากชื่อรุ่นเพียงอย่างเดียว; โปรดยืนยันรูปทรงแผงมาตรวัดแบบกลไกเดิมและเวอร์ชัน retrofit ที่ถูกต้องก่อนสั่งซื้อ.

คู่มือนี้ยืนยันความเข้ากันได้กับ Volkswagen Passat สเปกสหรัฐฯ หรือไม่?

ไม่. บทความนี้มุ่งเน้นเส้นทาง MQB ของ Volkswagen Passat B8 2017–2022 ตลาดยุโรป. ไม่ควรสันนิษฐานว่า Passat สเปกสหรัฐฯ เข้ากันได้จากชื่อรุ่นเพียงอย่างเดียว; ต้องยืนยันจากภาพแผงมาตรวัดแบบกลไกเดิมและเวอร์ชัน retrofit 10.25-inch ที่ถูกต้องก่อนสั่งซื้อ.

ฉันสามารถซื้อแพ็กเกจอัปเกรดซอฟต์แวร์สำหรับ digital cluster ที่มีอยู่ได้ที่ไหน?

หน่วย iKagoo ที่รองรับสามารถใช้คู่มืออัปเดต ออนไลน์และผ่าน USB ของ iKagoo. ลูกค้าที่มี digital cluster ของ Volkswagen หรือ Audi ที่รองรับอยู่แล้วสามารถซื้อแพ็กเกจอัปเกรดซอฟต์แวร์ที่เกี่ยวข้องได้ผ่าน แพ็กเกจอัปเกรดหน้าจอดิจิทัล Volkswagen Audi FixMyDash หน้า, พร้อมระยะเวลาสนับสนุนที่เกี่ยวข้องกับแพ็กเกจ 1-year หรือ 2-year ที่เลือก.

ข้อจำกัดความรับผิดชอบในการติดตั้ง: นี่คือข้อมูลอ้างอิงการติดตั้งเชิงปฏิบัติจากคำแนะนำต้นทางที่จัดมาให้และเส้นทางวิดีโอการแปลงแผงมาตรวัดแบบกลไก MQB ที่จัดมาให้. ขั้นตอนนี้เกี่ยวข้องกับการถอดชิ้นส่วนตกแต่งและอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อน. ลูกค้าที่ไม่มีเครื่องมือหรือประสบการณ์ที่จำเป็นควรใช้ผู้ติดตั้งอุปกรณ์อิเล็กทรอนิกส์ยานยนต์ที่มีคุณสมบัติเหมาะสม. ต้องยืนยันเวอร์ชันฮาร์ดแวร์ที่ถูกต้องก่อนซื้อ.
